當前位置:首頁 >> 陶瓷閥門 >> 陶瓷蝶閥 >> 法蘭式陶瓷蝶閥
更新時間 2025-5-10 0:35:09


陶瓷蝶閥
    法蘭式陶瓷蝶閥
    法蘭式陶瓷蝶閥   產品名稱: 法蘭式陶瓷蝶閥
    型號:D343TC
    口徑:DN50-500
    壓力:0.6-6.4MPa
    材質:鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【法蘭式陶瓷蝶閥

       法蘭式陶瓷蝶閥詳細介紹


    法蘭式陶瓷蝶閥產品概述:

    法蘭式陶瓷蝶閥蝶板密封圈與閥座密封圈采用高性能增韌結構陶瓷材料,耐磨損耐腐蝕,閥體采用整體法蘭式結構,結構緊湊,體積小,重量輕,操作靈活,啟閉力矩小,廣泛應用于各種高磨損場合。


    法蘭式陶瓷蝶閥性能特點:

    1、法蘭式陶瓷蝶閥蝶板密封圈與閥座密封圈采用高性能增韌結構陶瓷材料,耐磨損耐腐蝕,閥體采用整體法蘭式結構,結構緊湊,體積小,重量輕,操作靈活,啟閉力矩小,廣泛應用于各種高磨損場合。

    2、密封副間三偏心錐角結構使蝶閥開啟瞬間兩密封面馬上相互脫離,確保密封副間相互無摩擦。

    3、密封副間三偏心結構關閉時具有越關越緊的功能,密封更加可靠,達到不泄漏,并且具有雙向密封功能。

    4、耐高溫、高壓、耐腐蝕、使用壽命長,享有“與管道同壽命”之美譽。

    5、具有密封調節性能,密封性能下降時,可調節密封圈向閥座靠近,即可恢復密封性能。

    6、工況需要時,通過調節蝶閥的啟閉角度,進而起到調節流量的作用。


    法蘭式陶瓷蝶閥性能規范:

     設計與制造

     GB/T 12224

     連接端尺寸

     結構長度

    GB/T 12221

    法蘭尺寸

     GB/T9113

     檢驗與試驗

    GB/T 13927

     材料

    碳鋼

    GB/T 12229

     不銹鋼

    GB/T 12230

     標志

    GB/T 12220

     供貨

    GB/T 12252


    法蘭式陶瓷蝶閥零件材料

    序號

     名稱

     材料

     序號

     名稱

     材料

     1

     閥體

     WCB

     7

    閥桿

    2Cr13

     2

    壓圈

    Q235

     8

    填料

    柔性石墨

     3

     閥座

     結構陶瓷

     9

     填料壓蓋

     WCB

     4

    密封圈

     結構陶瓷

     10

     支架

     WCB

     5

     閥板

     WCB

     11

    驅動裝置

     成品件

     6

     壓板

     Q235

     12

     手輪

    Qt400

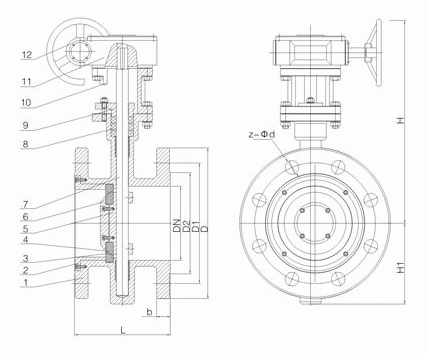

    法蘭式陶瓷蝶閥外形結構圖:


    法蘭式陶瓷蝶閥連接尺寸:

    DN

     PN(Mpa)

     L

     D

     D1

     D2

     H

     H1

     z-Φd

     50

    1.0

     108

     140

    125

     100

    254

     85

    4-Φ18

     65

     112

     160

     145

     120

     278

     95

     4-Φ18

     80

     114

     185

     160

     135

     312

     106

    4-Φ18

     100

     127

     205

     180

     155

     330

     114

    8-Φ18

     125

     140

     235

     210

     185

     365

     130

     8-Φ18

     150

     140

     260

     240

     210

     404

     148

    8-Φ23

     200

     152

     315

     295

     265

     496

     176

    8-Φ23

     250

     165

     370

     350

     320

     558

     210

     8-Φ23

     300

     178

    435

     400

    368

     632

    238

    8-Φ23


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【法蘭式陶瓷蝶閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
