當前位置：首頁 >> 氣動閥門 >> 氣動換向閥 >> 氣動粉體換向閥

更新時間 2025-5-10 0:43:29

氣動換向閥

氣動粉體換向閥

產品名稱：

氣動粉體換向閥

型號：

Q642F/H/Y

口徑：

DN50-400

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氣動粉體換向閥】

氣動粉體換向閥詳細介紹

氣動粉體換向閥產品概述：

氣動粉體換向閥主要由Y型三通球閥、氣動執行機構、二位五通電磁閥和限位開關及空氣過濾減壓閥等組成，其換向動作是以壓縮空氣作為動力源，通過電磁閥得電或者失電來切換氣源的進氣與出氣從而達到控制氣缸驅動帶柄球體在Y形三通道閥體內正反向回轉120°或135°，實現對管路中介質流動方向的切換。本產品特別適用于氣力物料輸送管道和重力卸料換向，可根據用戶實際要求，配置保位閥、閥位傳送器和手輪機構及其他附件等，實現遠距離集中控制和微機全自動化操作，提高工作效率?！?/span>

氣動粉體換向閥工作原理：
氣動粉體換向閥正常工作時，當經過凈化的0.4MPa~0.6MPa壓縮空氣從左氣口輸入，使左右活塞向相反方向移動，兩端氣腔的空氣通過右氣口排出，同時使兩活塞齒條同步帶動輸出軸逆時針方向轉動，從而驅動球體旋轉至通孔在左出料口呈全開狀態的位置，物料從球閥的進口進入，由左出口流出，當需要改變物料流動方向時，只需變換氣缸的進氣方向，即將壓縮空氣從右氣口輸入，使左右活塞向氣缸中心移動，中間氣腔的空氣由左氣口排出，同時使兩活塞齒條同步帶動輸出軸轉動，用來在閥桿上端施加一定的轉矩并傳遞給球體，使它順時針方向旋轉120°或135°，此時進口與右出料口相連通，流向改變。

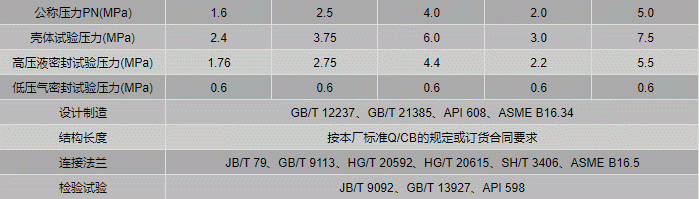

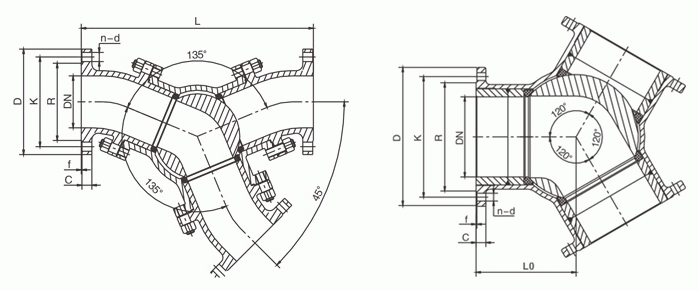

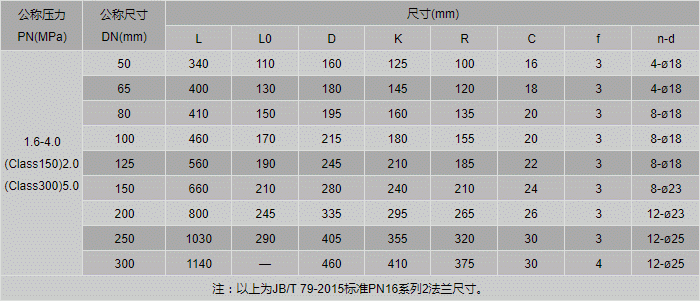

氣動粉體換向閥技術規范：
