當前位置：首頁 >> 消防閥門 >> 溝槽止回閥 >> 溝槽消聲止回閥

更新時間 2025-5-10 0:35:43

溝槽止回閥

溝槽消聲止回閥

產品名稱：

溝槽消聲止回閥

型號：

H81X

口徑：

DN50-600

壓力：

1.0-2.5MPa

材質：

鑄鐵、球鐵、鑄鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【溝槽消聲止回閥】

溝槽消聲止回閥詳細介紹

溝槽消聲止回閥產品概述：

溝槽式消聲止回閥主要安裝于水泵出口。本閥由閥體、閥座、閥瓣、閥桿、彈簧等組成。當進水端壓力大于出口和彈簧壓力時，閥門開啟。當水泵停轉時，在彈簧預張力作用下，閥瓣在水頭回落線快速關閉，極短的閥瓣開度有效地預防水錘形成，消除噪聲。溝槽消聲止回閥廣泛應用于輸送流體管道的給排水，消防，空調，燃氣，石油，化工，水處理，市政，造船等管道工程作為控制流體作用。

溝槽消聲止回閥產品優點：

溝槽消聲止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。溝槽消聲止回閥具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。

溝槽消聲止回閥結構特點：

1、溝槽消聲止回閥弧形通道、低流阻、體積小。結構精簡。

2、溝槽消聲止回閥采用極性橡膠密封，性能可靠。

3、溝槽消聲止回閥極短的閥瓣行程，有效減免關閉時形成的錘擊力和噪聲。

4、溝槽消聲止回閥100%任意角度安裝。

溝槽消聲止回閥零件材料：

產品類型	材質
產品類型	閥體	閥板	閥軸	密封面
鑄鐵	HT200	球鐵、碳鋼、噴涂或不銹鋼	鉻不銹鋼	不銹鋼或銅	橡膠NBR、丁晴橡膠NBR、乙丙EPOM
球墨鑄鐵	QT450	球鐵、碳鋼、噴涂或不銹鋼	鉻不銹鋼	不銹鋼或銅
銅	銅	銅或不銹鋼	鉻不銹鋼	鋼
碳鋼	WCB	球鐵、碳鋼、噴涂或不銹鋼	鉻不銹鋼	不銹鋼或銅
不銹鋼	1Crl8Ni9T1(304)	不銹鋼	不銹鋼	不銹鋼

溝槽消聲止回閥性能參數：

公稱壓力

1.O

1.6

2.5

試驗壓力

殼體強度

1.5

2.4

3.75

密封性能

1.1

1.76

2.75

適用介質

產品類型

鑄鐵、球墨鑄鐵

銅

碳鋼

不銹鋼

適用介質

水、水蒸汽、油品、空氣

水、水蒸汽

水、水蒸汽、油品、空氣

硝酸類

工作溫度

密封面材質

橡膠

乙丙橡膠

氟橡膠

聚四氟塑料

銅

不銹鋼

工作溫度

≤60

≤80

≤250

≤200

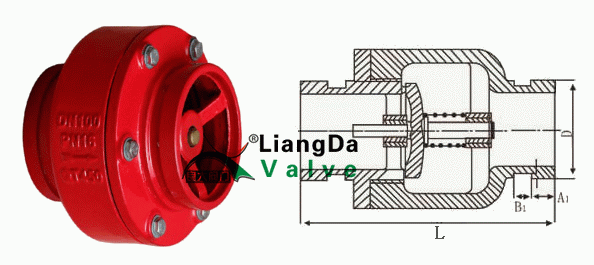

溝槽消聲止回閥外形結構圖：

溝槽消聲止回閥連接尺寸：

公稱通徑		50		65	80	100		125	150	200	250	300	350	400	450	500	600	-
D		57	60	76	89	108	114	133 140	159 165 168	219	273	325	377	426	480	530	630
A1		14.5		14.5	14.5	16		16	16	19	19	19	25	25	25	25	25	-
B1		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13	13	13	13	13	13	-
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3	3.3	5.5	5.5	55	55	-
H81X	L	140		140	150	80		-	220	258	332	370	-	-	-	-	-	-
