當前位置：首頁 >> 陶瓷閥門 >> 陶瓷球閥 >> 內螺紋陶瓷球閥

更新時間 2025-5-10 0:34:50

陶瓷球閥

內螺紋陶瓷球閥

產品名稱：

內螺紋陶瓷球閥

型號：

Q11TC

口徑：

DN15-100

壓力：

1.6-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【內螺紋陶瓷球閥】

內螺紋陶瓷球閥詳細介紹

內螺紋陶瓷球閥產品概述：

Q11TC內螺紋陶瓷球閥內改裝陶瓷閥芯，改善普通閥門因軟密封結構，閥門容易被磨損及扭矩重的缺點。陶瓷閥扭拒輕，如需要安裝執行器可安裝小型號的。從中節省成本。更重要是閥門經久耐用，減少管道很多不必要的維護及費用。更是品質環保的見證。外形小巧，經濟實用。

內螺紋陶瓷球閥應用規范：

設計與制造		GB/T 12224
連接端尺寸	結構長度	廠商標準
	錐管螺紋	ANSI、BI、20、1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	Gb/T 12230
標志		Gb/T 12220
供貨		Gb/T 12252

內螺紋陶瓷球閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB SS304	6	閥桿	ZGICr18Ni9Ti
2	閥蓋	WCB SS304	7	螺母	20# SS304
3	球體	結構陶瓷	8	螺栓	20# Ss304
4	閥座	結構陶瓷	9	填料壓蓋
5	中道體	WCB Ss304	10	手柄	WCB 不銹鋼

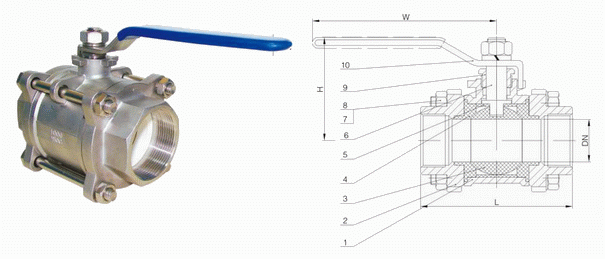

內螺紋陶瓷球閥外形結構圖：

內螺紋陶瓷球閥連接尺寸：

G	DN	L	D	H	W
1 /2"	15	72	15	130	130
3/ 4"	20	85	20	130	130
1"	25	90	25	165	165
1-1 /4"	32	112	32	165	165
1-1 /2"	40	120	38	190	165
2"	50	145	50	190	190
2-1 /2"	65	185	65	250	250
3"	80	210	80	250	250
4"	100	265	100	280	260
