當前位置：首頁 >> 保溫閥門
>> 保溫球閥 >> 縮徑保溫球閥 | 縮徑保溫球閥 |
 |
產品名稱： | 縮徑保溫球閥 | |||||
| 型號： | BQ41F | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【縮徑保溫球閥】 | |||||||
縮徑保溫球閥詳細介紹
縮徑保溫球閥產品介紹：
縮徑保溫球閥是我公司為滿足客戶特殊工況需要在一體式保溫球閥基礎上開發的新型保溫球閥，具有保溫、保冷特性。該閥根據用戶需要在夾套注入蒸氣、導熱油、冷卻水、冷氣等，從而使整個閥門在常溫或降溫時達到所需要的溫度，防止介質結晶，其相比普通一體式保溫球閥最大的特點是采用連接口尺寸比安裝管道要小的縮徑型設計，本產品有法蘭加大型和不加大型兩種連接尺寸標準。縮徑保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
縮徑保溫球閥零件材料：
序號 |
零件名稱 |
材料名稱 |
||||
1 |
閥體 |
WCB |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
2 |
球體 |
2Cr13 |
0Cr18Ni9 |
00Cr19Nill |
0Cr17Ni12Mo2 |
0Cr17Ni12Mo2 |
3 |
閥桿 |
2Cr13 |
0Cr18Ni9 |
00Cr19Nill |
0Cr17Ni12Mo2 |
0Cr17Ni12Mo2 |
4 |
夾套 |
WCB |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
5 |
密封圈 |
聚四氟乙烯、對位聚笨 |
||||
6 |
填料 |
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊 |
||||
7 |
墊圈 |
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊 |
||||
適用溫度 |
-28~300℃ |
|||||

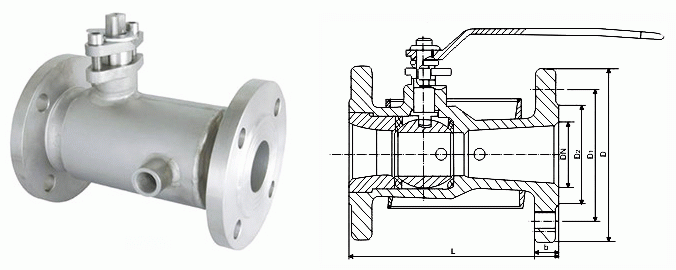

縮徑保溫球閥外形結構圖：
縮徑保溫球閥連接尺寸：
公稱壓力 |
公稱通徑 |
尺寸(mm) |
|||||
L |
D |
D1 |
D2 |
b |
Z-Φd |
||
1.6 |
15 |
95 |
95 |
65 |
45 |
14 |
4-Φ14 |
20 |
105 |
105 |
75 |
55 |
14 |
4-Φ14 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
|
32 |
165/200 |
135 |
100 |
78 |
16 |
4-Φ18 |
|
40 |
180/205 |
145 |
110 |
85 |
16 |
4-Φ18 |
|
50 |
200/220 |
160 |
125 |
100 |
16 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-Φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-Φ18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-Φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-Φ18 |
|
150 |
360 |
280 |
240 |
210 |
26 |
4-Φ23 |
|
備注 |
此為法蘭不加大型連接尺寸 |
||||||
1.6 |
15 |
95 |
105 |
75 |
55 |
14 |
4-Φ14 |
20 |
105 |
115 |
85 |
65 |
14 |
4-Φ14 |
|
25 |
160 |
135 |
100 |
78 |
16 |
4-Φ18 |
|
32 |
165/200 |
145 |
110 |
85 |
16 |
4-Φ18 |
|
40 |
180/205 |
160 |
125 |
100 |
16 |
4-Φ18 |
|
50 |
200/220 |
180 |
145 |
120 |
18 |
4-Φ18 |
|
65 |
220 |
195 |
160 |
135 |
20 |
8-Φ18 |
|
80 |
250 |
215 |
180 |
155 |
20 |
8-Φ18 |
|
100 |
280 |
245 |
210 |
185 |
22 |
8-Φ18 |
|
125 |
320 |
280 |
240 |
210 |
24 |
8-Φ23 |
|
150 |
360 |
335 |
295 |
265 |
26 |
8-Φ23 |
|
200 |
400 |
405 |
355 |
320 |
30 |
12-Φ25 |
|
備注 |
此為法蘭加大型連接尺寸 |
||||||
