當前位置：首頁 >> 保溫閥門 >> 保溫不銹鋼閥門 >> 不銹鋼保溫蝶閥

更新時間 2025-5-10 0:37:24

保溫不銹鋼閥門

不銹鋼保溫蝶閥

產品名稱：

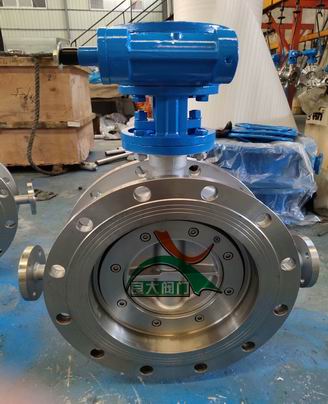

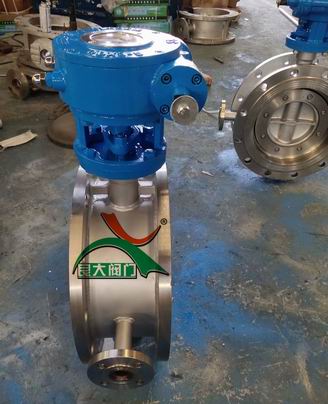

不銹鋼保溫蝶閥

型號：

BD343Y、BD373Y

口徑：

DN50-1000

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【不銹鋼保溫蝶閥】

不銹鋼保溫蝶閥詳細介紹

不銹鋼保溫蝶閥產品概述：
不銹鋼保溫蝶閥也稱夾套蝶閥，是在普通三偏心金屬硬密封蝶閥的基礎上在閥體外部焊裝了金屬夾套，在保溫蝶閥的閥體兩側裝有夾套接口，可涵入蒸汽或其它過熱氣體，以防止介質在常溫狀態下凝固或結晶。保溫蝶閥的法蘭較普通金屬硬密封蝶閥要大一到兩個規格，主要用于石油、化工、冶金、制藥等各類系統。

不銹鋼保溫蝶閥產品特點：

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥可做雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

不銹鋼保溫蝶閥執行標準：

設計與制造	結構長度	法蘭連接尺寸	壓力試驗
GB122389-89 JBT8527-97	GB12221-89	GB/9115-2000、GB/T17241.6-1998	GB/T13927-92

不銹鋼保溫蝶閥主要參數：

閥體材質

鑄鋼/WCB 不銹鋼304、316等

閥蓋

鑄鋼/WCB 不銹鋼304、316等

閥桿

2CR13

壓力等級

1.0Mpa

適用工況

適用介質

水、蒸汽、油品、空氣、酸類、海水

適用溫度


閥蓋
閥桿		2CR13
壓力等級		1.0Mpa
適用工況	適用介質

水、

-40～425℃

不銹鋼保溫蝶閥外形尺寸：

DN	H1	H2	H3	H4	A1	A2	φ	L		1.0Mpa		1.6 Mpa
DN	H1	H2	H3	H4	A1	A2	φ	法蘭式	對夾式	D1	n-d	D1	n-d
50	80	150	66	181	135	42	150	108	43	125	4-φ19	125	4-φ19
65	90	165	66	181	135	42	150	112	46	145	4-φ19	145	4-φ19
80	100	180	66	181	135	42	150	114	64	160	8-φ19	160	8-φ19
100	120	195	81	190	135	42	180	127	64	180	8-φ19	180	8-φ19
125	140	220	81	190	135	42	180	140	70	210	8-φ19	210	8-φ19
150	160	250	81	190	135	42	320	140	76	240	8-φ23	240	8-φ23
200	185	270	107	260	202	60	320	152	89	295	12-φ23	295	12-φ23
250	220	325	107	260	205	60	320	165	114	350	12-φ23	355	12-φ28
300	240	350	126	298	220	93	320	178	114	400	16-φ23	410	12-φ28
350	270	380	126	298	220	93	320	190	127	460	16-φ28	470	16-φ28
400	305	435	156	335	287	123	400	216	140	515	20-φ28	525	16-φ31
450	345	470	156	335	287	123	400	222	152	565	20-φ28	585	20-φ31
500	385	510	214	285	360	184	390	229	152	620	20-φ31	650	20-φ34
600	435	605	214	285	360	184	390	267	178	725	20-φ31	770	20-φ37
700	490	670	214	348	410	217	500	292	229	840	24-φ31	840	24-φ37
800	560	740	252	348	410	217	500	318	241	950	24-φ34	950	24-φ40
