當前位置：首頁 >> 波紋管閥門 >> 德標波紋管閥門 >> 德標Y型波紋管截止閥

更新時間 2025-5-10 0:27:09

德標波紋管閥門

德標Y型波紋管截止閥

產品名稱：

德標Y型波紋管截止閥

型號：

WJ45H

口徑：

DN15-300

壓力：

1.6-6.4MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【德標Y型波紋管截止閥】

德標Y型波紋管截止閥詳細介紹

德標Y型波紋管截止閥產品概述：

德標Y型波紋管截止閥是公司引進德國先進技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。

德標Y型波紋管截止閥結構特點：

1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。

2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

德標Y型波紋管截止閥設計制造：

制造標準Design standard: DIN EN 13709-2003

結構長度Face to face: DIN EN 1092-1：2002

法蘭標準Flange ends: DIN EN 588-1:1995

試驗標準Test ＆ lnspection: DIN EN12266 :2003

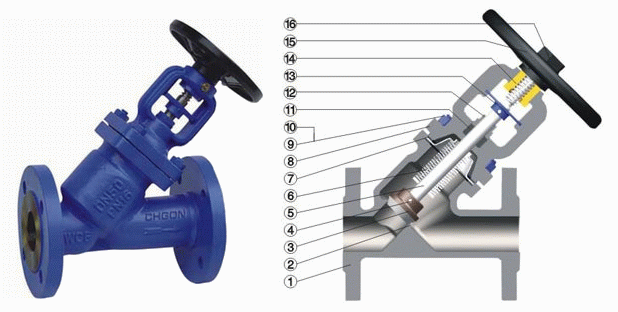

德標Y型波紋管截止閥主要零部件材質：

序號	名稱	材質（可選）
1	閥體	GS-C25、GGG-40、1.4401
2	閥座	1.4301、Stellite
3	閥瓣	1.4021、104401
4	軸銷	1.4301、1.4401
5	閥桿	1.4021、1.4401
6	波紋管組件	1.4301、1.4401
7	墊片	柔性石墨+不銹鋼
8	閥蓋	GS-C25、GGG-40、1.4401
9	六角螺母	ASTM A194-2H、A194-8
10	雙頭螺栓	ASTM A193-B7、A194-B8
11	填料	柔性石墨
12	壓套	1C25、1.4401
13	定位片	1C25
14	閥母	銅合金、D2、BL2
15	手輪	碳鋼
16	并帽	1C45

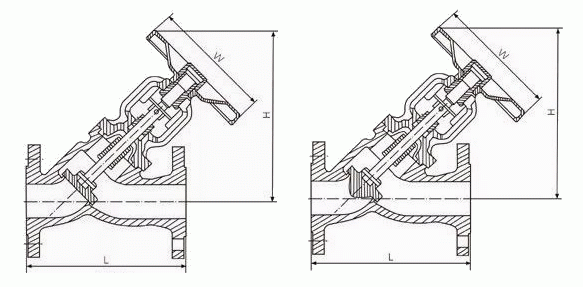

德標Y型波紋管截止閥外形結構：

德標Y型波紋管截止閥連接尺寸：

Size		15	20	25	32	40	50	65	80	100	125	150	200
L	PN16	130	150	160	180	200	230	290	310	350	400	480	600
	PN25	130	150	160	180	200	230	290	310	350	400	480	600
	PN40	130	150	160	180	200	230	290	310	350	400	480	600
H	PN16	185	185	195	225	230	235	250	270	345	380	400	585
	PN25	185	185	195	225	230	235	250	270	345	380	400	585
	PN40	185	185	195	225	230	235	250	270	345	380	400	585
W	PN16	120	120	140	140	160	180	180	200	250	300	300	400
	PN25	120	120	140	140	160	180	180	200	250	300	300	400
	PN40	120	120	140	140	160	180	180	200	250	300	300	400
