單口排氣閥
| 法蘭式單口排氣閥 |
 |
產品名稱： | 法蘭式單口排氣閥 | |||||
| 型號： | QB1 | ||||||
| 口徑： | DN25-200 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【法蘭式單口排氣閥】 | |||||||
法蘭式單口排氣閥詳細介紹
法蘭式單口排氣閥產品概述：
法蘭式單口排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體．形成短路，使管道出水容易達不到要求。其次，管道運轉轉時出現停電、停泵管道就會出現負壓力，而會引起管道振動或破裂，（排）吸氣閥就迅速把空氣吸入管肉，防止管道振動或破裂。法蘭式單口排氣閥工作原理：
法蘭式單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。單口排氣閥，順時針旋轉閥桿時為關閉。
法蘭式單口排氣閥技術參數：
| 公稱通徑DN（mm） | 15（1/2"）~50（2"） |
| 公稱壓力PN（Mpa） | 0.6~1.6 |
| 使用溫度（℃） | 0~85 |
| 適用介質 | 清水 |
法蘭式單口排氣閥零件材料：
| 1、閥體 | 鑄鐵 |
| 2、閥蓋 | 鑄鐵 |
| 3、浮球 | 不銹鋼 |
| 4、塞頭 | 橡膠 |
| 5、排氣閥 | 黃銅 |
| 6、螺絲、螺帽 | 元鋼 |

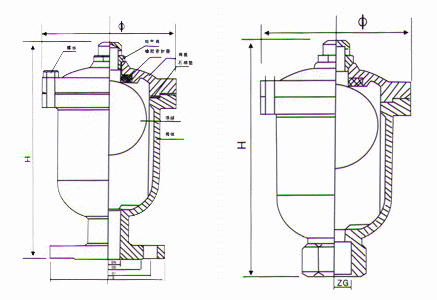

法蘭式單口排氣閥外形結構圖：
法蘭式單口排氣閥連接尺寸：
| DN | H | D | D1 | Z-фd | |
| 法蘭式 | 15 | 245 | 195 | 160 | 4-18 |
| 20 | 245 | 195 | 160 | 4-18 | |
| 25 | 245 | 195 | 160 | 4-18 | |
| 絲口式 | 15、20 | 245 | |||
| 25、32 | 245 | ||||
| 40、50 | 310 |

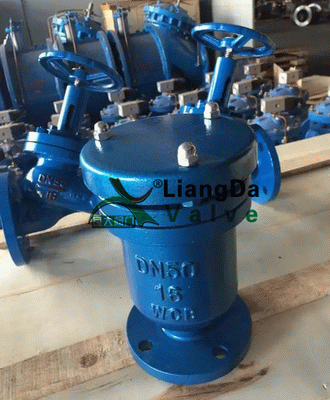

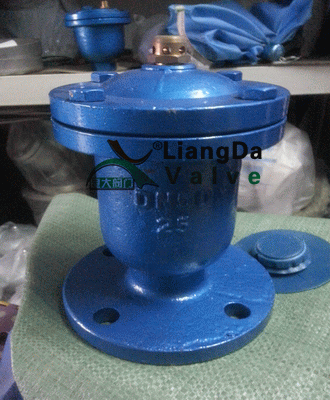

法蘭式單口排氣閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭式單口排氣閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
