當前位置：首頁 >> 電動閥門
>> 電動比例積分閥 >> 比例積分電動三通閥 更新時間 2025-5-10 0:30:31
電動比例積分閥
| 比例積分電動三通閥 |
 |
產品名稱： | 比例積分電動三通閥 | |||||
| 型號： | VB-7300 | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【比例積分電動三通閥】 | |||||||
比例積分電動三通閥詳細介紹
比例積分電動三通閥產品概述：

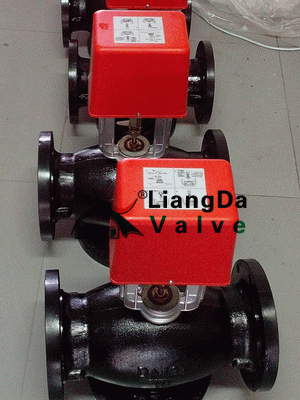

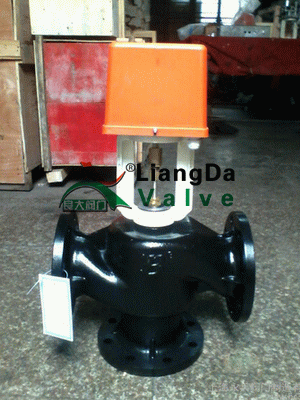

比例積分電動三通閥配以電子驅動控制裝置后，能調節蒸汽或冷、熱水的流量，廣泛應用于中央空調、采暖、水處理、工業的流體控制。驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭矩。故此當馬達沒有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。比例積分電動三通閥產品實物圖：
比例積分電動三通閥技術參數：
閥體材質：鑄鐵，鑄鋼，不銹鋼
閥瓣、閥桿、閥座：不銹鋼
填料：聚四氟乙烯
閥體：HT200灰鑄鐵
閥瓣：黃銅
閥桿：1Cr18Ni9
軸封：黃銅
密封件：三元乙丙橡膠
介質：蒸汽，熱冷水，50%乙二醇
溫度：-20～180℃
公稱壓力：1.6Mpa
流量特性：等百分比或線性
可調比: 50:1
滲漏量(m3/h): KV值的0.01%
滲漏量(m3/h): KV值的0.03%

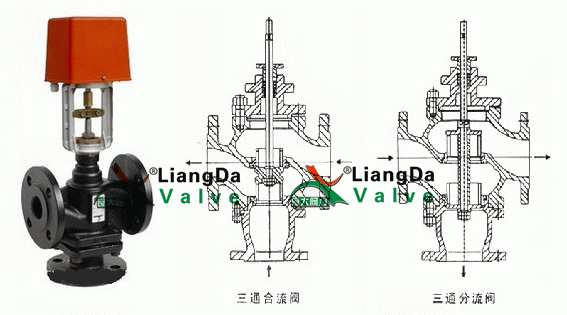

比例積分電動三通閥外形結構圖：
比例積分電動三通閥連接尺寸：
常規閥型號 |
口徑 |
形 式 |
L |
H |
D |
b |
a |
f |
法蘭 |
重量 |
行程 |
VB-7300 |
65 |
三通 |
290 |
158 |
185 |
20 |
145 |
18 |
4 |
25 |
45 |
VB-7300 |
80 |
310 |
195 |
200 |
20 |
160 |
18 |
8 |
26 |
45 |
|
VB-7300 |
100 |
350 |
216 |
220 |
20 |
180 |
18 |
8 |
32 |
45 |
|
VB-7300 |
125 |
400 |
237 |
250 |
22 |
210 |
18 |
8 |
58 |
45 |
|
VB-7300 |
150 |
480 |
282 |
285 |
22 |
240 |
22 |
8 |
76 |
45 |
|
VB-7300 |
200 |
533 |
289 |
340 |
30 |
295 |
22 |
12 |
97 |
45 |
比例積分電動三通閥安裝注意事項：
1、按閥體顯示的流動方向安裝。
2、安裝閥前應保證管道清潔、沒有焊接時留下的氧化物。
3、管道與閥體相連接時必須完全吻合。并不受振動。
4、高溫流體(如蒸汽、過熱水、透熱液體)作業的工廠，安裝時應使用伸縮接頭，以避免管道膨脹擠壓閥體。
5、驅動器垂直安裝在閥體之上、避免驅動器裝在閥的下面。
6、需留出足夠的空間以便日常維護時，從閥體上拆卸驅動器。
7、閥不能安裝有于爆及環境溫度高于50℃和低于-5℃的環境中，也不能置于蒸汽、水力噴射或滴漏處。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【比例積分電動三通閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
