當前位置：首頁 >> 排泥閥
>> 手動排泥閥 >> 手動快開排泥閥 更新時間 2025-5-10 0:29:11
手動排泥閥
| 手動快開排泥閥 |
 |
產品名稱： | 手動快開排泥閥 | |||||
| 型號： | SD44X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【手動快開排泥閥】 | |||||||
手動快開排泥閥詳細介紹
手動快開排泥閥工作原理：
手動快開排泥閥主要由主閥、齒輪箱、具輪手柄、檔位等組成，工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。手動快開排泥閥其壽命達五年以上，開啟速度快，一般在5秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無滲漏，以便維修更換，如配以電磁換向閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4－12臺一排安裝，同時起動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源 。
手動快開排泥閥產品用途：
手動快開排泥閥主要用于自來水公司污水處理廠等各類水池外，用以排除池底泥沙或污物。也可安裝在工作介質為水、氣、油等工業管道中作截流用。
手動快開排泥閥產品實物圖1：
手動快開排泥閥零件材料：
零件名稱
閥體、齒輪
壓板、閥盤
閥桿
閥瓣
材料
灰鑄鐵HT200
球墨鑄鐵
不銹鋼2CR13
襯膠板NBR
手動快開排泥閥技術參數：
公稱壓力(MPa)
試驗壓力(MPa)
液壓缸
工作介質
適用溫度
適用介質
殼體
密封
1.0
1.5
1.1
清水、氣
≤80℃
水、污水
1.6
2.4
1.76

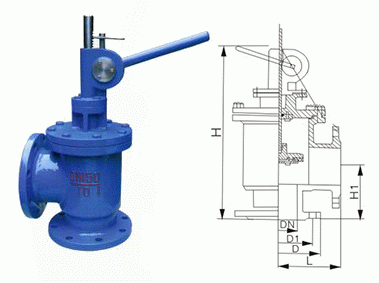

手動快開排泥閥外形結構圖：
手動快開排泥閥連接尺寸：
公稱通徑
(mm)
尺 寸(mm)
接管螺紋G
H
L1
L2
80
480
135
125
1/2〞
100
500
145
125
1/2〞
150
620
175
145
1/2〞
200
735
225
185
1/2〞
250
805
260
205
1/2〞
300
940
280
245
3/4〞
350
1100
305
270
3/4〞
400
1200
340
310
1〞

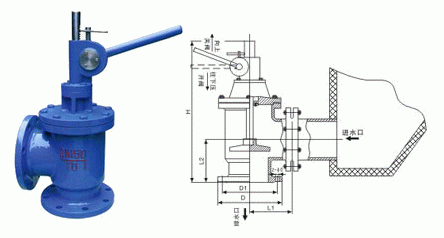

手動快開排泥閥安裝示意圖：

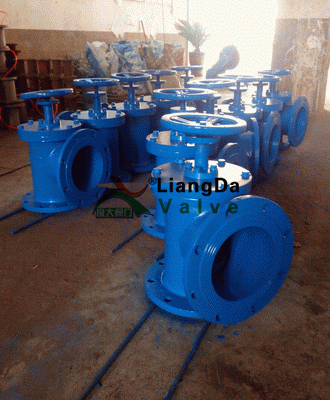

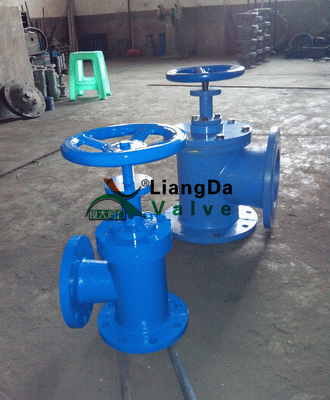

手動快開排泥閥產品實物圖2：
手動快開排泥閥產品用途：
手動快開排泥閥主要用于自來水公司污水處理廠等各類水池外，用以排除池底泥沙或污物。也可安裝在工作介質為水、氣、油等工業管道中作截流用。
手動快開排泥閥產品實物圖1：
手動快開排泥閥零件材料：
零件名稱 |
閥體、齒輪 |
壓板、閥盤 |
閥桿 |
閥瓣 |
材料 |
灰鑄鐵HT200 |
球墨鑄鐵 |
不銹鋼2CR13 |
襯膠板NBR |
手動快開排泥閥技術參數：
公稱壓力(MPa) |
試驗壓力(MPa) |
液壓缸 工作介質 |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
||||
1.0 |
1.5 |
1.1 |
清水、氣 |
≤80℃ |
水、污水 |
1.6 |
2.4 |
1.76 |
|||
手動快開排泥閥連接尺寸：
公稱通徑 (mm) |
尺 寸(mm) |
接管螺紋G |
||
H |
L1 |
L2 |
||
80 |
480 |
135 |
125 |
1/2〞 |
100 |
500 |
145 |
125 |
1/2〞 |
150 |
620 |
175 |
145 |
1/2〞 |
200 |
735 |
225 |
185 |
1/2〞 |
250 |
805 |
260 |
205 |
1/2〞 |
300 |
940 |
280 |
245 |
3/4〞 |
350 |
1100 |
305 |
270 |
3/4〞 |
400 |
1200 |
340 |
310 |
1〞 |
手動快開排泥閥安裝示意圖：
手動快開排泥閥產品實物圖2：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【手動快開排泥閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
