當前位置：首頁 >> 真空閥門 >> 電磁真空充氣閥 >> DYC-Q型低真空電磁壓差充氣閥

更新時間 2025-5-10 0:34:13

電磁真空充氣閥

DYC-Q型低真空電磁壓差充氣閥

產品名稱：

DYC-Q型低真空電磁壓差充氣閥

型號：

DYC-Q

口徑：

DN16-320

壓力：

0.6×106 ~1.3×10-4

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【DYC-Q型低真空電磁壓差充氣閥】

DYC-Q型低真空電磁壓差充氣閥詳細介紹

DYC-Q型低真空電磁壓差充氣閥產品概述：

DYC-Q型系列低真空電磁壓差充氣閥是安裝在機械真空泵進氣口上一種新型真空閥。其工作原理是機械泵的電源和電磁閥線圈的電源接在同一電路上，當機械真空泵因工作需要突然停電、停止運轉時，該閥利用大氣壓力使閥芯自動關閉，截止和真空系統相連的通道，同時向泵內放大氣，防止機械泵油返回真空系統，起到了保護真空系統作用，有利于機械泵再啟動。適用的工作介質為空氣及非腐蝕性氣體。

DYC-Q型低真空電磁壓差充氣閥技術性能：

適用范圍(Pa)	105～102
閥門漏率(Pa.L/S)	＜6.5x10-2
介質溫度(℃)	-25～+40
開閉時間(S)	≤3
電源電壓(V/Hz)	220/50
安裝方式	垂直

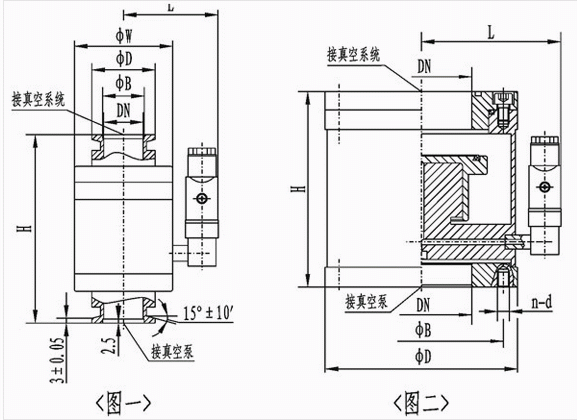

DYC-Q型低真空電磁壓差充氣閥外形結構圖：

DYC-Q型低真空電磁壓差充氣閥連接尺寸：
(圖一)連接及外形尺寸(GB4982)

型號	通徑(DN)	ΦW	ΦD	ΦB	H	L	法蘭標準
DYC-Q16/KF	16	60	30	17.2	115	63	GB4982
DYC-Q25/KF	25	70	40	26.2	130	67
DYC-Q40/KF	40	100	55	41.2	160	81
DYC-Q50/KF	50	110	75	52.2	195	85	/

連接及外形尺寸(GB/T6070)

型號	通徑(DN)	ΦD	ΦB	H	L	n-d	法蘭標準
DYC-Q16	16	60	45	75	63	4-M6	GB/T6070
DYC-Q20	20	65	50	80	67
DYC-Q25	25	70	55	90	67
DYC-Q32	32	90	70	100	75	4-M8
DYC-Q40	40	100	80	110	81
DYC-Q50	50	110	90	123	85
DYC-Q65	65	125	105	147	95
DYC-Q80	80	145	125	147	102
DYC-Q100	100	165	145	140	112	8-M8
DYC-Q125	125	200	175	185	121	8-M10
DYC-Q160	160	225	200	210	138	8-M10
DYC-Q200	200	285	260	240	170	12-M10
DYC-Q250	250	335	310	285	195	12-M10
DYC-Q320	320	425	395	310	241	12-M12
