德標閘閥
| F5德標閘閥 |
 |
產品名稱： | F5德標閘閥 | |||||
| 型號： | Z41H/W | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【F5德標閘閥】 | |||||||
F5德標閘閥詳細介紹
F5德標閘閥特點及用途：
1、德標閘閥結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小 。
2、密封面采用不銹鋼和硬質合金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式 。
5、德標閘閥廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置。
F5德標閘閥外形結構圖：
F5德標閘閥詳細資料：
F5德標閘閥技術規范：
| 結構形式 | BB-BG-OS＆Y |
| 驅動方式 | 手動 Hand-operated |
| 電動 Electric-actuated | |
| 設計標準 | DIN EN13709-2003 |
| 結構長度 | DIN EN588-1:1995 |
| 連接法蘭 | DIN EN1092-1:2002 |
| 試驗和檢驗 | DIN EN12266:2003 |
F5德標閘閥性能規范：
| 公稱壓力（MPa） | 殼體實驗壓力（MPa） | 密封試驗壓力（MPa） | 適用溫度（℃） | 使用介質 |
| 1.6 | 2.4 | 1.76 | -29～425℃ | 水、蒸汽、油品等 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.04 |

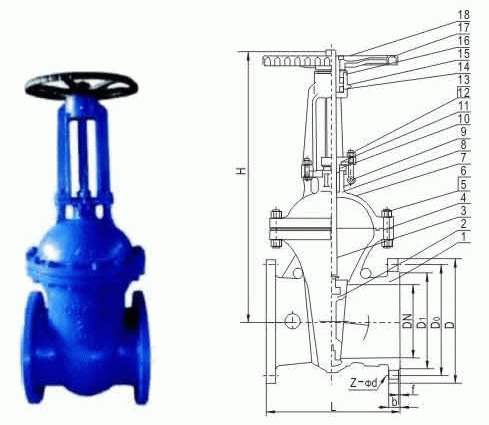

F5德標閘閥外形結構圖：

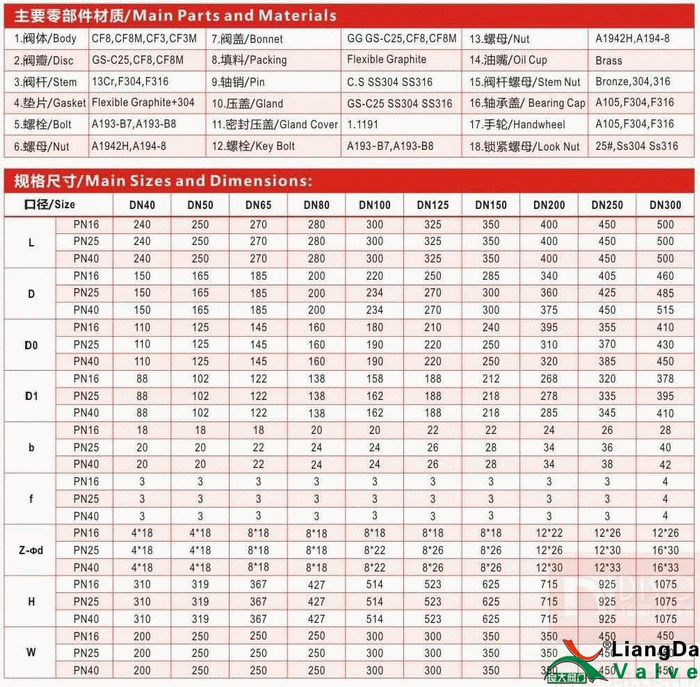

F5德標閘閥詳細資料：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【F5德標閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
