當前位置：首頁 >> 旋塞閥 >> 法蘭旋塞閥 >> 軌道式旋塞閥

更新時間 2025-5-10 0:31:38

法蘭旋塞閥

軌道式旋塞閥

產品名稱：

軌道式旋塞閥

型號：

LDGX43H

口徑：

DN15-350

壓力：

150-900LB

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【軌道式旋塞閥】

軌道式旋塞閥詳細介紹

軌道式旋塞閥產品概述：

軌道式旋塞閥又稱傘齒輪傳動將軍閥，適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截斷介質的理想裝置。雙關雙斷及泄放功能閥門的工作原理關鍵是安裝在旋塞上的兩片密封滑片的動作。

軌道式旋塞閥結構特點：

①閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩小；

②閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便；

③閥體及旋塞為全通徑，介質在通過閥門時無流阻，并且可通球對管道進行清洗，克服了縮徑閥門的缺點；

④全通徑將軍閥的閥體內腔鍍有硬鉻，密封區域堅硬光滑；

⑤滑片上的彈性密封采用氟橡膠，并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯；

⑥閥門具有自動泄放裝置（備選），在閥門完全關閉后，防止閥腔異常升壓并檢驗閥門的效果；

⑦閥門開關指示器與開關位置同步，可以準確顯示齒輪傳動全通徑將軍閥的開關狀態。

軌道式旋塞閥工作原理：

軌道式旋塞閥全開的狀態下，塞子的通道閥體的通道對齊，能保證理想的最低壓力降。轉動手輪塞子朝閥門的方向轉動，同時帶動閥片轉動90度，當繼續轉動手輪，塞子將會下壓，使閥門向兩側張開，閥片將緊緊的壓在閥座上，使閥門關閉；當手輪向反方向轉動時，首先使塞子向上運動，使閥片于閥座脫離，繼續轉動手輪，使塞子帶動閥片轉動 90 度，最后塞子的通道于閥體的通道對齊，使閥門處于全開的狀態。

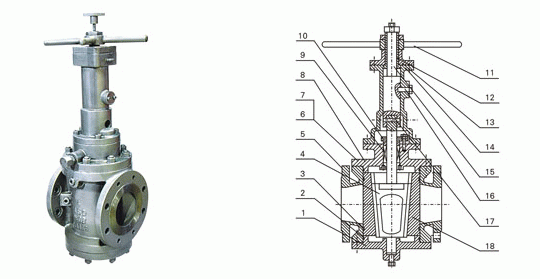

軌道式旋塞閥零件材料：

序號	名稱	材質
1	下蓋	ASTM A216-WCB ASTM A351-CF8，CF8M，CF3，CF3M
2	O型圈	丁腈橡膠 NBR、PTFE
3	密封圈	氟橡膠 PTFE
4	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8，CF8M，CF3，CF3M
5	閥體	ASTM A216-WCB ASTM A351-CF8，CF8M，CF3，CF3M
6	螺栓	ASTM A193-B7.A193-B8.A193-B8M
7	六角螺母	ASTM A194-2H.A194-8.A194-8M
8	閥蓋	ASTM A216-WCB ASTM A351-CF8，CF8M，CF3，CF3M
9	填料	柔性石墨 +不銹鋼
10	填料壓蓋	ASTM A216-WCB ASTM A351-CF8，CF8M，CF3，CF3M
11	手輪	ASTM A536 Gr.60-40-18、A216-WCB
12	閥桿螺母	銅合金 zQA19-4
13	閥桿螺母套	ASTM A216-WCB ASTM A351-CF8，CF8M，CF3，CF3M
14	支架	ASTM A216-WCB ASTM A351-CF8，CF8M，CF3，CF3M
15	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8，CF8M，CF3，CF3M
16	導向螺栓	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8，CF8M，CF3，CF3M
17	銷	ASTMA182-Gr.F6aASTMA182-F22 ASTM A351-CF8，CF8M，CF3，CF3M
18	閥片	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8，CF8M，CF3，CF3M

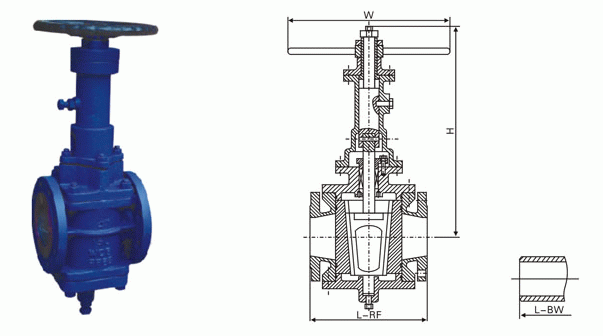

軌道式旋塞閥外形結構圖：

軌道式旋塞閥連接尺寸：

型號				LDGX43H-150
壓力等級				150LB
口徑	mm			15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in			1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L-RF				108	117	127	140	165	178	190	203	229	254	267	292	330	305	381
L-BW				152	178	203	216	229	267	305	330	356	381	394	457	533	610	686
H				230	260	300	340	380	435	460	490	55	570	625	700	780	870	980
W				120	140	140	180	200	220	290	280	300	340	400	450	450	500	500
重量(Kg)				10	12	18	25	29	34	39	50	65	95	135	210	275	350	605
型號				LDGX43H-300
壓力等級				300LB
口徑	mm			15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in			1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L-RF				140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
L-BW				152	178	203	216	229	267	305	330	356	381	457	521	559	635	762
H				230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W				120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)				11	13	20	27	31	37	44	60	82	115	165	225	305	405	650
型號				LDGX43H-600
壓力等級				600LB
口徑		mm		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑		in		1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L-RF·BW				165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H				230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W				120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)				13	15	22	29	34	41	54	68	99	128	191	258	430	650	870
型號				LDGX43H-900
壓力等級				900LB
口徑			mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑			in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L-RF·BW				229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H				230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W				120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)				15	19	24	32	38	47	62	75	115	147	220	379	490	720	1020
