當前位置：首頁 >> 柱塞閥
>> 法蘭柱塞閥 >> 鑄鋼柱塞閥 | 鑄鋼柱塞閥 |
 |
產品名稱： | 鑄鋼柱塞閥 | |||||
| 型號： | U41S、U41SM | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【鑄鋼柱塞閥】 | |||||||
鑄鋼柱塞閥詳細介紹
鑄鋼柱塞閥產品介紹：
鑄鋼柱塞閥的柱塞表面經過高精度外圓磨床加工而成，密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高了柱塞閥的使用壽命。法蘭柱塞閥標準可按美標、日標、國標等進行加工。是安裝在蒸汽管道上，閥桿部位無泄漏，是鍋爐蒸汽最理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。
鑄鋼柱塞閥工作原理：

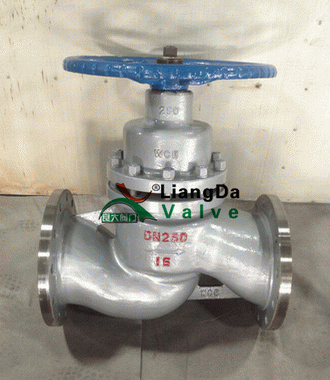

鑄鋼柱塞閥產品實物圖：
鑄鋼柱塞閥安裝和維修：

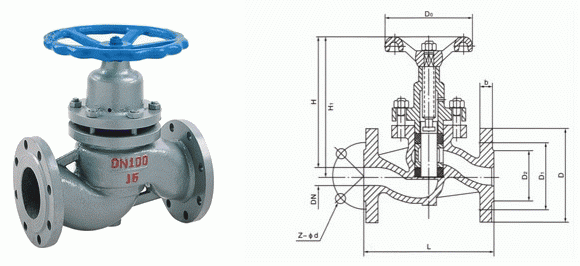

鑄鋼柱塞閥外形結構圖：
鑄鋼柱塞閥連接尺寸：
1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R |
||||||||||||||||
公稱通徑 DN(mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
主要外 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
|
b |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
12-φ23 |
12-φ25 |
12-φ25 |
16-φ25 |
|
H |
133 |
140 |
165 |
180 |
200 |
226 |
267 |
300 |
340 |
388 |
410 |
498 |
580 |
985 |
110 |
|
重量 |
kg |
3.6 |
4.5 |
6 |
8.8 |
12 |
16 |
22 |
30 |
42 |
62 |
88 |
155 |
240 |
330 |
540 |
2.5MPa U41SM-25 U41SM-25P U41SM-25R |
||||||||||||||||
公稱通徑 DN(mm） |
l 15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
主要 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
278 |
332 |
390 |
448 |
|
b |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
34 |
36 |
40 |
44 |
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
8-φ25 |
8-φ25 |
12-φ25 |
12-φ30 |
16-φ30 |
16-φ34 |
|
H |
133 |
140 |
165 |
180 |
200 |
230 |
230 |
300 |
340 |
388 |
410 |
498 |
580 |
1000 |
1130 |
|
重量 |
kg |
3.6 |
4 5 |
6 |
8.8 |
12 |
16 |
22 |
32 |
42 |
70 |
95 |
180 |
260 |
350 |
570 |
4.0MPa U41SM-40 U41SM-40P U41SM-40R |
||||||||||||||||
公稱通徑DN(mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
主要 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
445 |
510 |
570 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
515 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
282 |
345 |
408 |
465 |
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
422 |
|
b |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
32 |
42 |
46 |
52 |
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
8-φ25 |
8-φ25 |
12-φ30 |
12-φ34 |
16-φ34 |
16-φ34 |
|
H |
133 |
140 |
165 |
180 |
200 |
230 |
267 |
300 |
340 |
388 |
410 |
498 |
580 |
1000 |
1130 |
|
重量 |
kg |
3.6 |
4.5 |
6 |
8.8 |
12 |
16 |
22 |
32 |
42 |
70 |
95 |
180 |
260 |
480 |
690 |
