當前位置：首頁 >> 液化氣閥門
>> 燃氣球閥 >> 燃氣管道球閥 更新時間 2025-5-10 0:30:22
燃氣球閥
| 燃氣管道球閥 |
 |
產品名稱： | 燃氣管道球閥 | |||||
| 型號： | Q41F/Q41B | ||||||
| 口徑： | DN25-200 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【燃氣管道球閥】 | |||||||
燃氣管道球閥詳細介紹
燃氣管道球閥產品概述：
燃氣管道球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，靠介質壓力將球體壓緊在出口端閥座上，其使用壓力和通徑受到一定限制。采用90°傳動，故開關方便迅速，可以實行快速啟閉。燃氣球閥采用成形聚四氟乙烯填料，手柄操作力矩平穩，驅動方式可為手動、蝸輪傳動、氣動、電動等。O形密封圈用來防止外部雜質進入閥門內部，并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動，大于DN200用固定球球閥。適用于燃氣管路、液化石油氣管路、天然氣管路、煤氣管路等一般工作介質，不銹鋼閥體還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和、乙烯等，在各行業得到廣泛的應用。
燃氣管道球閥設計參數：
設計制造：GB/T12237-89
法蘭連接：JB/T79-94,GB9113-2000, HG/T-20592-2009
結構長度：GB12221-89
公稱通徑：DN15-150mm
公稱壓力：PN1.6、2.5、4.0MPa
傳動方式：手動、蝸輪、氣動、電動
燃氣管道球閥性能規范：
燃氣管道球閥零件材料：
燃氣管道球閥外形結構圖：
燃氣管道球閥連接尺寸：

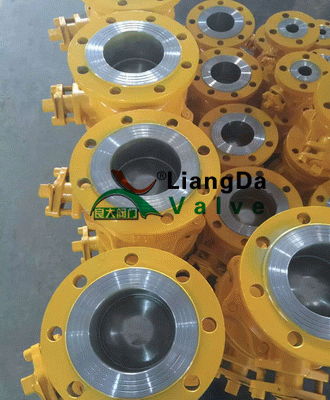

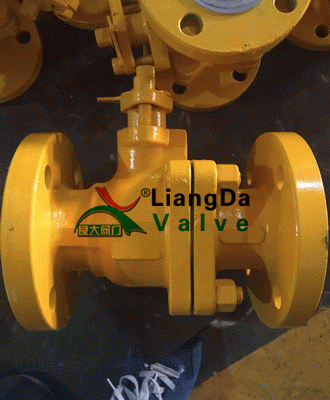

燃氣管道球閥產品實物圖：
傳動方式：手動、蝸輪、氣動、電動
燃氣管道球閥性能規范：
燃氣管道球閥零件材料：
燃氣管道球閥外形結構圖：
燃氣管道球閥連接尺寸：
燃氣管道球閥產品實物圖：
燃氣管道球閥操作原理和結構說明：
1、球閥通道平整光滑便于管道掃線清洗，可以輸送漿液及固體顆粒等介質。
2、采用PTFE(特氟隆)等材料作為密封，具有良好潤滑性和彈性,與球體摩擦系小，使用壽命長。
3、啟閉迅速，啟閉時只需把球體轉動90°，方便而迅速。
4、球閥的流體阻力小，全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通，介質流過球閥，相當于流過一段直通的管子，在各類閥門中球閥的流體阻力最小。
5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制，,能滿足用戶的各種工況使用要求。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【燃氣管道球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
