>> 油田止回閥 >> 高壓焊接止回閥 更新時間 2025-5-10 0:28:42
油田止回閥
| 高壓焊接止回閥 |
 |
產品名稱： | 高壓焊接止回閥 | |||||
| 型號： | H62Y/H | ||||||
| 口徑： | DN25-150 | ||||||
| 壓力： | 1.6-42.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【高壓焊接止回閥】 | |||||||
高壓焊接止回閥詳細介紹
高壓焊接止回閥概述：
高壓焊接止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。高壓焊接止回閥性能規范：
| 公稱壓力（MPa） | 16.0 | 20.0 | 25.0 | 35.0 |
| 殼體試驗壓力（MPa） | 24.0 | 30.0 | 37.5 | 52.5 |
| 密封試驗壓力（MPa） | 17.6 | 22.0 | 27.5 | 38.5 |
| 適用介質 | 水、油品等非腐蝕性介質 | |||

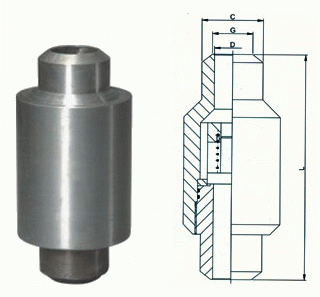

高壓焊接止回閥外形結構圖：
高壓焊接止回閥連接尺寸：
公稱壓力（MPa）
|
公稱通徑（mm）
|
尺寸（mm）
|
|||
D
|
G
|
C
|
L
|
||
16.0
20.0 |
25
|
22
|
101.5
|
50.80
|
210
|
32
|
28
|
111
|
60.32
|
230
|
|
40
|
35
|
124
|
68.28
|
260
|
|
50
|
47
|
165
|
95.25
|
300
|
|
65
|
57
|
190.5
|
107.95
|
340
|
|
80
|
72
|
190.5
|
123.82
|
380
|
|
100
|
92
|
235
|
149.22
|
480
|
|
150
|
136
|
317.5
|
211.12
|
550
|
|
25.0
35.0 |
25
|
22
|
101.5
|
50.80
|
210
|
32
|
28
|
111
|
60.32
|
230
|
|
40
|
35
|
124
|
68.28
|
260
|
|
50
|
47
|
165
|
95.25
|
300
|
|
65
|
57
|
190.5
|
107.95
|
340
|
|
80
|
72
|
203
|
123.82
|
380
|
|
100
|
92
|
541.5
|
149.22
|
480
|
|
150
|
136
|
317.5
|
211.12
|
550
|
|
高壓焊接止回閥安裝和使用：
1、本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2、安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3、安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4、本閥門安裝在水平管道上，閥蓋向上。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高壓焊接止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
