當前位置：首頁 >> 排氣閥
>> 污水排氣閥 >> 污水復合式排氣閥 更新時間 2025-5-10 0:29:39
污水排氣閥
| 污水復合式排氣閥 |
 |
產品名稱： | 污水復合式排氣閥 | |||||
| 型號： | SCAR | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【污水復合式排氣閥】 | |||||||
污水復合式排氣閥詳細介紹
污水復合式排氣閥產品簡介：
污水復合式排氣閥為圓桶式閥體，其內部主要有不銹鋼浮球及塞頭。 復合式排氣閥裝設于泵浦出水口處或送配水管線中，用以大量排出管道中的集結之空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，此閥能迅速吸入空氣，以確保管線不會因負壓而被損壞。污水復合式排氣閥作用原理：
當管內開始注水時，塞頭停留在開位置，進行大量排氣，當空氣排完時，閥體內腔積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內至相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當帛水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
污水復合式排氣閥注意事項：
排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進（如圖）這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。次產品是專用污水管道工程的排氣閥。
污水復合式排氣閥結構優點：
污水復合式排氣閥倉庫實拍圖：
污水復合式排氣閥性能參數：
污水復合式排氣閥零件材料：
污水復合式排氣閥外形結構圖：
污水復合式排氣閥連接尺寸：
污水復合式排氣閥排氣量表：
污水復合式排氣閥結構優點：
1、浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。
2、本產品是專用污水管道工程的排氣閥。
3、浮球為不銹鋼，使用壽命長，安全可靠。
4、能夠排除管道中的氣體，減少阻力，節約能源。
5、當管道負壓時，能快速自動吸氣，防止管道破裂。

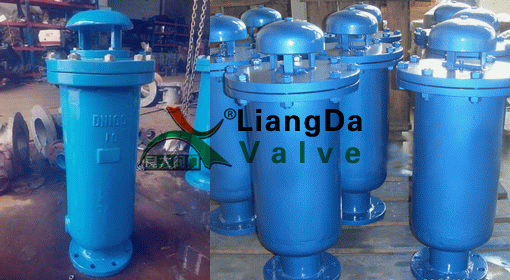

污水復合式排氣閥倉庫實拍圖：
污水復合式排氣閥性能參數：
| 工作壓力 | 1.0Mpa |
| 介質 | 清水 |
| 使用溫度 | 常溫 |
| 閥體 | HT200 |
| 浮球與活瓣 | 304不銹鋼 |
| 密封材料 | 丁晴橡膠 |
污水復合式排氣閥零件材料：
| 序號 | 名稱 | 材質 |
| 1 | 械桿B | 不銹鋼、錫青銅 |
| 2 | 活塞 | 不銹鋼、錫青銅 |
| 3 | 頂塞 | 鋁青銅+橡膠 |
| 4 | 杠桿A | 不銹鋼、錫青鉛 |
| 5 | 墊圈環 | 合成橡膠 |
| 6 | 導套 | 不銹鋼、鑄黃銅 |
| 7 | 杠桿架 | 不銹鋼、鑄黃銅 |
| 8 | 浮球 | 不銹鋼 |
| 9 | 閥蓋 | 灰鑄鐵、Q4400-15 |
| 10 | 閥體 | 灰鑄鐵、Q4400-15 |
| 11 | 排氣帽 | 灰鑄鐵、Q4400-15 |

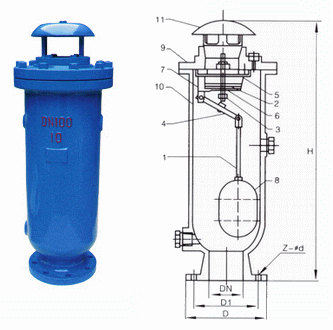

污水復合式排氣閥外形結構圖：
污水復合式排氣閥連接尺寸：
| 公稱通徑 DN（mm） | H | D | D1 | Z | Ф-d |
| 50 | 490 | 165 | 125 | 4 | 19 |
| 80 | 590 | 200 | 135 | 8 | 19 |
| 100 | 750 | 220 | 180 | 8 | 19 |
| 150 | 820 | 285 | 240 | 8 | 23 |
| 200 | 1000 | 340 | 295 | 8 | 23 |
| 250 | 1200 | 395 | 350 | 12 | 23 |
污水復合式排氣閥排氣量表：
規格DN
|
25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/時 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【污水復合式排氣閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
