當前位置：首頁 >> 管夾閥 >> 氣動管夾閥 >> 耐磨氣動管夾閥

更新時間 2025-5-10 0:24:00

氣動管夾閥

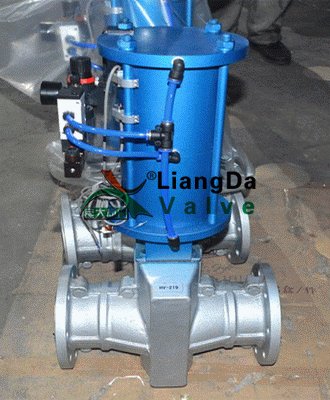

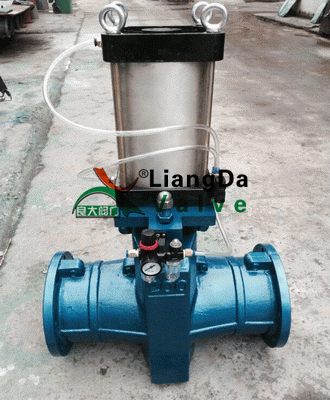

耐磨氣動管夾閥

產品名稱：

耐磨氣動管夾閥

型號：

GJ641X

口徑：

DN25-400

壓力：

0.6-1.6MPa

材質：

鋁合金、鑄鐵、鑄鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【耐磨氣動管夾閥】

耐磨氣動管夾閥詳細介紹

耐磨氣動管夾閥概述：

耐磨氣動管夾閥可為常開型、常閉型，又名氣動夾管閥，氣動膠管閥，由氣缸，左右閥體、橡膠管套、大小閥桿、上下閘板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

耐磨氣動管夾閥工作原理：

氣動頭通氣時，使閥桿向下運動來帶動上下壓板以壓縮套管進行關閉，反之即開啟。壓板在拉桿之間上下往復運動完成閥門開閉工作。

耐磨氣動管夾閥主要參數：

適用溫度	使用介質
≤85℃	礦漿、磨料、干濕型粉塵類

耐磨氣動管夾閥主要零件材料：

名稱	材料
閥體	鋁合金、鑄鐵、鑄鋼
套管	橡膠
閥桿	鑄銅、碳鋼
壓桿	鑄鐵
氣缸	組合件
托架	球墨鑄鐵

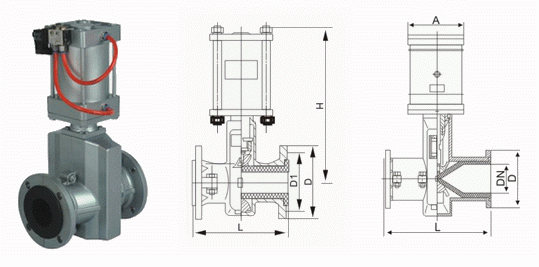

耐磨氣動管夾閥外形結構圖：

耐磨氣動管夾閥外形連接尺寸：

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	L1	L0	D	D1	D0	H	Z-Φ	重量 (kg)
25	0.6	0.6	160	124	31	115	85	120	150	4-14	3
32			165	145	40	*140	100	140	174	4-18	4.5
40			190	157	50	*150	110	140	186	4-18	5.5
50			210	160	60	160	125	160	205	4-18	7.5
65			250	199	74	180	145	160	238	4-18	9.0
80			300	222	88	195	160	200	241	4-18	13.5
100			350	250	106	215	180	240	301	8-18	20
125			430	318	134	245	210	280	360	8-18	27.5
150			500	350	158	280	240	320	405	8-23	43
200	0.4	0.4	650	446	206	335	295	560	545	8-23	85
250			800	516	256	*395	350	560	632	12-23	138
300			950	562	304	*445	400	620	741	12-23	195
