氣動球閥
| 氣動高壓球閥 |
 |
產品名稱： | 氣動高壓球閥 | |||||
| 型號： | Q641N/Y | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | PN1.6-32.0MPa | ||||||
| 材質： | 碳鋼、不銹鋼、雙相鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動高壓球閥】 | |||||||
氣動高壓球閥詳細介紹
氣動高壓球閥產品概述：
氣動高壓球閥由高壓浮動球球閥和氣動執行機構等組成，其為全通徑結構，閥門在全開啟位置時無阻擋，并設計為三片式形式，主閥體與左右閥體通過螺栓連接，連接處由墊片密封。為防止由于火災、高溫或振動等因素造成連接處泄漏，主閥體與左右閥體為金屬—金屬接觸，形成定止口法蘭，保證無外漏。殼體采用鍛件，克服了鑄鋼件易出現的疏松、氣孔、砂眼和夾砂等鑄造缺陷。
氣動高壓球閥工作原理：氣動高壓球閥工作時氣源壓力從氣口a進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口b排出，同時使兩活塞齒條同步帶動輸出軸逆時針方向旋轉，并通過連接套帶動閥桿轉動，由此打開或關閉閥門。反之氣源壓力從氣口b進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口a排出，則閥門反向運動，關閉或打開閥門。

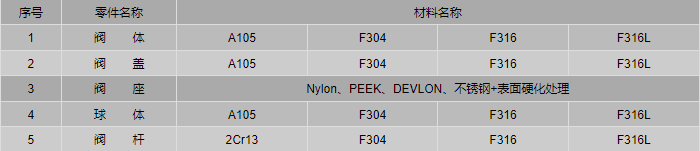

氣動高壓球閥零件材料：

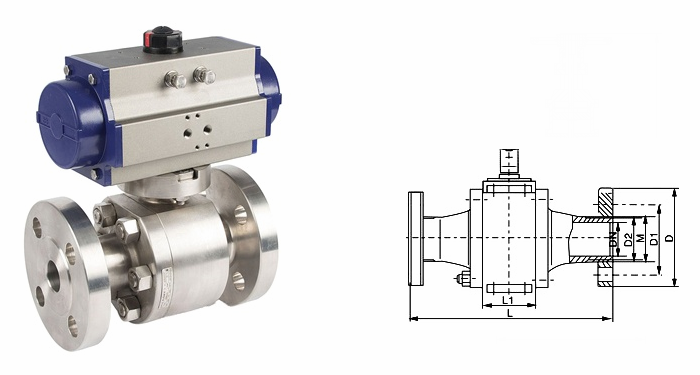

氣動高壓球閥外形結構圖：

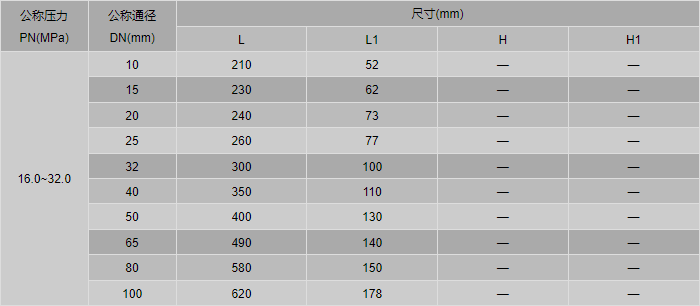

氣動高壓球閥外形尺寸表：
氣動高壓球閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司氣動高壓球閥產品，咨詢時請說明規格型號，如無法提供這些數據，請告知公稱壓力、公稱通徑、閥體材料、使用介質、介質溫度、法蘭執行標準及法蘭密封面形式等，本產品氣動執行機構可選用AT、GT、AW型等。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動高壓球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
