塑料隔膜閥
| Y型隔膜閥 |
 |
產品名稱： | Y型隔膜閥 | |||||
| 型號： | YG61/41F | ||||||
| 口徑： | DN25-100 | ||||||
| 壓力： | 0.6-1.0MPa | ||||||
| 材質： | UPVC/PVDF/PP | ||||||
|
|||||||
| 您正在瀏覽：【Y型隔膜閥】 | |||||||
Y型隔膜閥詳細介紹
Y型隔膜閥產品特點：
1、增強工程塑料制造，堅固耐用；
2、采用上下雙控制腔設計，控制水流獨立于流體腔室，從而使閥門控制上更加靈活、可靠耐用，徹底杜絕了單腔控制閥可能存在的開關不靈、不嚴的隱患。
2、采用上下雙控制腔設計，控制水流獨立于流體腔室，從而使閥門控制上更加靈活、可靠耐用，徹底杜絕了單腔控制閥可能存在的開關不靈、不嚴的隱患。
3、閥體及閥蓋為玻纖加強NORYL材料，閥門強度高、使用壽命長、耐腐蝕。
4、特殊處理成型的增強橡膠隔膜片，使用壽命長，抗疲勞強度高。
5、Y形的流體通道設計降低了閥門的壓力損失，提高了水通量。
6、常開型與常閉型可輕松實現靈活轉換。
7、可增加彈簧輔助開（關）、流量限制或開關顯示等功能。

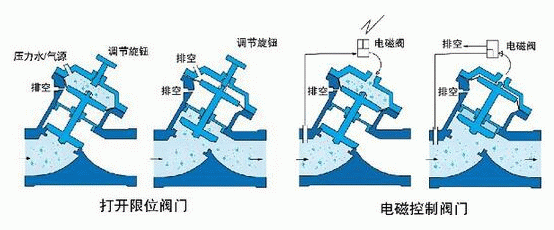

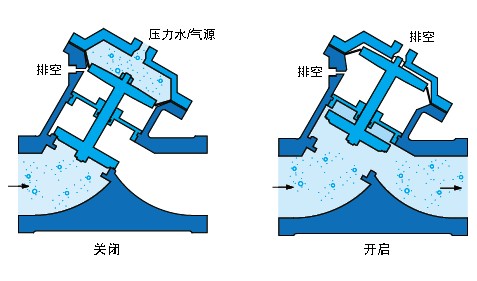

Y型隔膜閥工作原理：
關閉閥門：將控制壓力源（水源或氣源，壓力等于或大于來水壓力）引至隔膜上控制腔，隔膜通過閥桿推動閥座，從而截斷來水關閉閥門。
開啟閥門：當隔膜上腔壓力泄壓后，來水通過自身壓力推開閥桿，從而很容易形成通腔，使流體通過。
Y型隔膜閥連接尺寸：
| 參數/型號 | Y25 | Y32 | Y40 | Y50 | Y65 | Y80 | Y100 |
| 閥體材料 | Noryl | Noryl | Noryl | Noryl | Noryl | Noryl | 增強PA |
| 接口形式 | ABS粘接接頭 DN15-DN50 為活接連接 | PN1.0法蘭 DN65-DN100 為法蘭連接 | |||||
| 口徑 | 陰（DN25） | 陽（DN25） | DN40 | DN50 | DN65 | DN80 | DN100 |
| 外形尺寸帶接頭 | 長L | 160 | 160 | 250 | 260 | 320 | 320 |
| 寬W | 85 | 85 | 110 | 110 | 180 | 220 | |
| 高H | 130 | 130 | 170 | 170 | 280 | 350 | |
| 凈重KG | 0.35 | 0.35 | 0.88 | 1.1 | 3.15 | 6.83 | |
| 毛重KG | 0.41 | 0.41 | 1.0 | 1.2 | 3.4 | 7.65 | |
●工作壓力：1.0-8.0Bar(1.0-8.2kgf/cm2)
●工作溫度：50℃以下

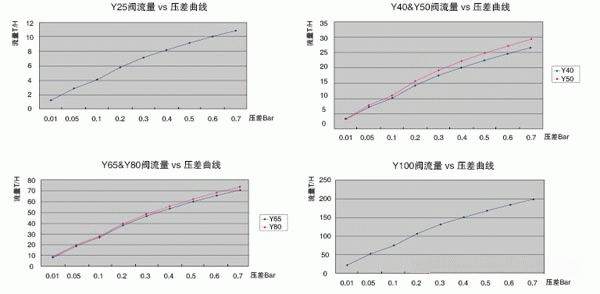

Y型隔膜閥流量曲線圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【Y型隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
