當前位置：首頁 >> 止回閥
>> 球形止回閥 >> 滑道滾球式止回閥 更新時間 2025-5-10 0:51:40
球形止回閥
| 滑道滾球式止回閥 |
 |
產品名稱： | 滑道滾球式止回閥 | |||||
| 型號： | HQ41X | ||||||
| 口徑： | DN40-500 | ||||||
| 壓力： | PN1.0-6.4MPa | ||||||
| 材質： | 球鐵、碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【滑道滾球式止回閥】 | |||||||
滑道滾球式止回閥詳細介紹
滑道滾球式止回閥產品概述：
滑道滾球式止回閥是一種適合安裝在潛水排污泵出水口處，采用橡膠包覆滾球為閥瓣，在介質作用下，可在閥體內的整體式滑道上作上下滾動，從而開啟或關閉閥門，以防止水倒流及水錘對泵損害的止回閥。該閥滾球外包覆軟密封層，由進、出水口形成的流道與滑道呈30°夾角，閥體內的閥蓋表面設有契合滾球的圓弧形凹槽，閥座采用內凹式結構，內設密封墊，其滾球外表面及閥座上都設有軟密封，增強了密封性，另外滾球的滑道設計成與流道呈30°夾角，使進水口進來的流體很容易推動滾球沿滑道滾動至閥蓋內側圓弧形凹槽內，加快了流體的流動速度，開啟和關閉閥門都十分方便。
滑道滾球式止回閥產品密封性能好，消聲式關閉，不產生水錘，閥體采用全水流通道，流量大，流阻力小，水頭損失比旋啟式小50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水等管網系統中。

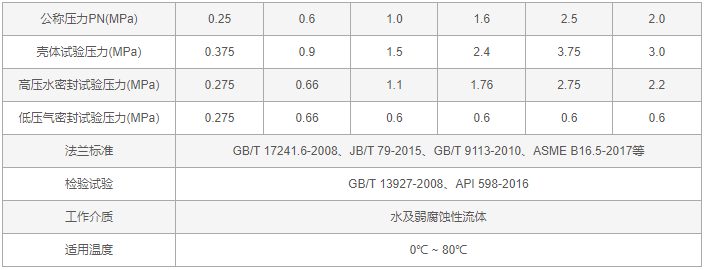

滑道滾球式止回閥技術規范：

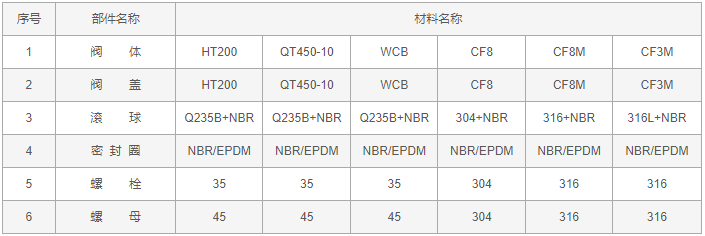

滑道滾球式止回閥零件材料：

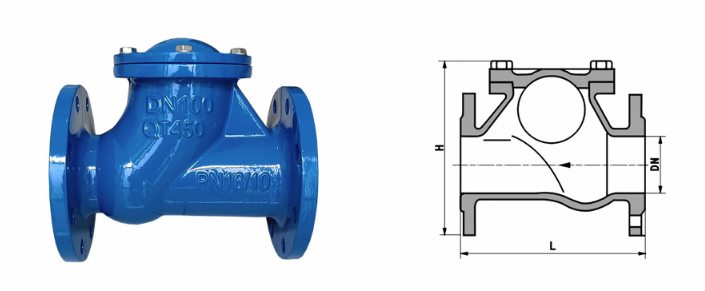

滑道滾球式止回閥外形結構圖：

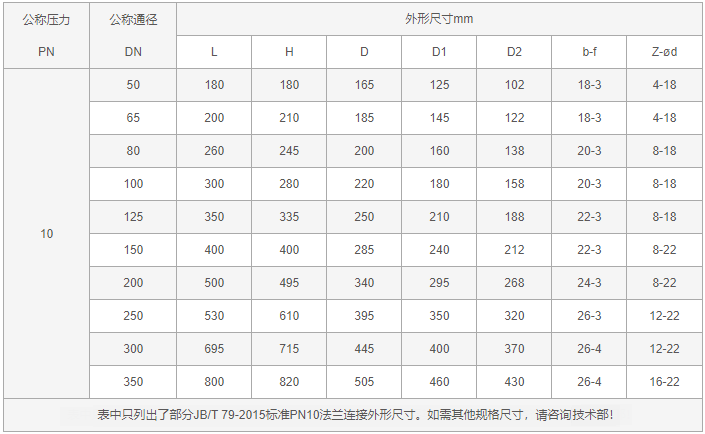

滑道滾球式止回閥外形尺寸表：
滑道滾球式止回閥訂貨參數：
如果您需要訂購我公司滑道滾球式止回閥產品，咨詢時請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品有鑄鐵、球墨鑄鐵、碳鋼、不銹鋼等材料供選擇，也可按用戶需求承接定制。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【滑道滾球式止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
