阻尼器
| 脈動阻尼器 |
 |
產品名稱： | 脈動阻尼器 | |||||
| 型號： | LDMZ | ||||||
| 口徑： | DN10-100 | ||||||
| 壓力： | 0.6-10MPa | ||||||
| 材質： | 304/316/UPVC/PVDF/PP | ||||||
|
|||||||
| 您正在瀏覽：【脈動阻尼器】 | |||||||
脈動阻尼器詳細介紹
脈動阻尼器產品概述：
脈動阻尼器又名脈沖阻尼器、脈動緩沖器，是消除管路脈動的常用元件，是計量泵必須配備的附件。脈動阻尼器能夠平滑由柱塞泵、隔膜泵等容積泵引起的管路脈動和系統的水錘現象。它由耐腐蝕的隔膜將氣體與管路中的液體隔離，通過氣室容積的變化平滑管路脈動。廣泛用于化工、水處理、食品飲料、電力、造紙、紡織及流體機械等行業。此脈動阻尼器氣液接觸式脈動阻尼器（緩沖器）能減少95%由計量泵運行所產生的脈動，一般安裝在出口管路上并靠近計量泵。
如何計算選擇合適的脈動阻尼器容積？
用計量泵每一沖程的計量能力（ml）乘以26，就可以得出減小90%脈動所需要的脈動阻尼器的最小容積(ml)。空氣室式脈沖阻尼器（緩沖器）：本阻尼器為氣液接觸式，工作原理是靠液面以上的壓縮氣體，隨容積泵的脈動而膨脹和壓縮來吸收泵的脈動。使用前依據系統壓強和泵的流量確定容積大小，依據介質的腐蝕性選擇材質，能消除容積泵的脈動達80--90%，消除系統的水錘現象。若要求消除脈動95%以上、和輸送介質溫度高于環境溫度100%以上或低于環境溫度50%以下、壓強高于10MPa時，需向公司說明，我們將為您選擇合適的參數。材質有304、316、內襯式及PVC等，我公司備有以下型號的產品，可供客戶選擇，若有特殊需求，可單獨訂購。
脈動阻尼器外形結構圖：
脈動阻尼器連接尺寸：
型號 |
實際容積L |
額定壓力MPa |
材質 |
外形尺寸 |
聯接方式 |
脈沖緩沖器結構圖 |
|
高㎜ |
直徑㎜ |
||||||
LDMZ-P0.35/1.0 |
0.35 |
1.0 |
PVC |
235 |
Φ142 |
RC1/2" |
 |
LDMZ-P0.6/1.0 |
0.6 |
1.0 |
PVC |
250 |
Φ174 |
RC3/4" |
|
LDMZ-P1.0/1.0 |
1.0 |
1.0 |
PVC |
310 |
Φ210 |
RC1" |
|
LDMZ-P2.0/1.0 |
2.0 |
1.0 |
PVC |
380 |
Φ260 |
RC1+1/4" |
|
LDMZ-S0.35/2.5（5.0） |
0.34 |
2.5/5.0 |
304/316L/碳鋼 （可內襯ECTFE） |
220 |
Φ140 |
RC1/2" |
|
LDMZ-S0.6/2.5（5.0） |
0.6 |
2.5/5.0 |
304/316L/碳鋼（可內襯ECTFE） |
230 |
Φ170 |
RC3/4" |
|
LDMZ-S1.0/2.5（5.0） |
0.95 |
2.5/5.0 |
304/316L/碳鋼（可內襯ECTFE） |
250 |
Φ215 |
RC1" |
|
LDMZ-S2.0/2.5（5.0） |
2.0 |
2.5/5.0 |
304/316L（可內襯ECTFE） |
300 |
Φ240 |
RC1+1/4" |
|
LDMZ-S4.0/2.5（5.0） |
4.2 |
2.5/5.0 |
304/316L（可內襯ECTFE） |
340 |
Φ260 |
RC1+1/4" |
|
LDMZ-S6.0/2.5 |
6.0 |
2.5 |
304/316L |
380 |
Φ320 |
RC2" |
|
連接口徑可根據要求定做 |
|||||||

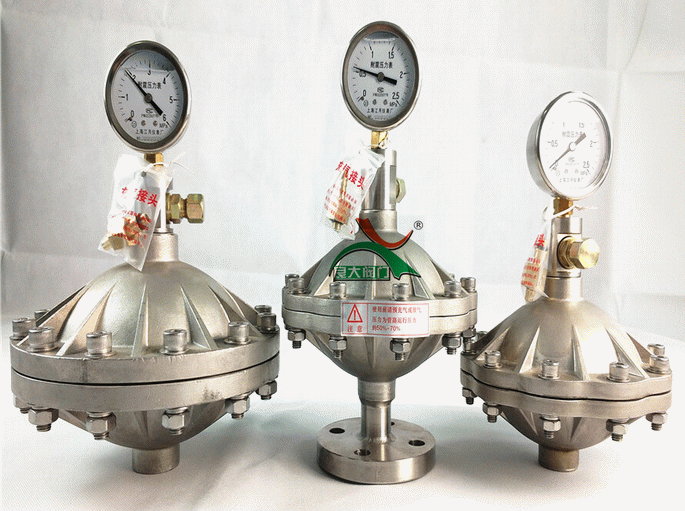

脈動阻尼器產品實物圖：
脈動阻尼器注意事項：
1、脈沖阻尼器應該盡可能的垂直安裝在靠近泵出口的位置，如果泵的出口和脈沖阻尼器之間的管路過長，管路中可能會產生振動。
2、如果知道了系統參數，如系統壓力、馬達轉速等，脈沖阻尼器可以使系統振動小于200 mbar。
3、使用沒有隔膜的脈沖阻尼器，由于其中的氣體會很快被液體吸收，將會起不到對系統的保護作用。
4、使用脈沖阻尼器有可能增大系統阻力。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【脈動阻尼器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
