   快速排污閥詳細介紹

---

快速排污閥產品概述：

快速排污閥是由閘閥演變而來的，利用齒輪旋轉90度帶動閥桿提升實現開啟和關閉的目的。力矩小，操作簡便，易實現快速啟閉。快速排污閥不僅結構簡單、密封性好，而且體積小、重量輕、材料耗用少、安裝尺寸小，驅動力矩小。快速排污閥高壓鍋爐的定期排污，可以五個通道同時排污，也可以一個通道排污，也有自動排氣閥功能。

快速排污閥產品優點：

1、閥體與閥蓋采用夾箍式連接，結構緊湊，拆卸方便，便于安裝，支管為焊接連接。

2、采用壓力自緊式密封結構，密封圈由成型的石棉盤根制成，介質壓力越高、密封性越好。

3、介質由支管流入向下排污。

4、閥瓣為活塞式結構，并進行滲硼處理。耐腐蝕、抗沖蝕、使用壽命長。

快速排污閥性能規范：

型   號	公稱壓力	試驗壓力Ps（MPa）		適用介質	適用介質（℃）
P44H-16C	1.6	2.4	1.8	水、蒸汽	≤250
P44H-16C
P44H-25C	2.5	3.8	2.8
P44H-25C					≤425
P44H-40C	4.0	6.0	4.4
P44H-40C					≤250

快速排污閥零件材料：

零件名稱	閥體、閥蓋	閥座、閘板	閥  桿	齒輪軸	填  料	墊 片	扳 手
P44H-16C P44H-25 P44H-40	鑄鋼	鉻不銹鋼	鉻不銹鋼	鉻不銹鋼	油浸石墨 石棉盤根	橡膠石 棉板	球墨鑄鐵

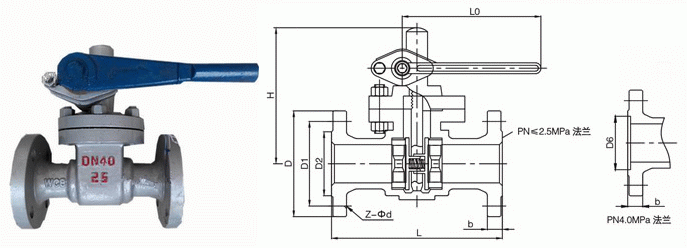

快速排污閥外形結構圖：

快速排污閥連接尺寸：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）										重量（kg）
		L	D	D1	D2	D6	b	ZΦd	H	LO
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85		18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38
