當前位置：首頁 >> 旋塞閥
>> 美標旋塞閥 >> 美標卡套式旋塞閥 更新時間 2025-5-10 0:31:32
美標旋塞閥
| 美標卡套式旋塞閥 |
 |
產品名稱： | 美標卡套式旋塞閥 | |||||
| 型號： | X341F | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 150-900LB | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【美標卡套式旋塞閥】 | |||||||
美標卡套式旋塞閥詳細介紹
美標卡套式旋塞閥產品概述：
美標卡套式旋塞閥適用于公稱壓力CLASS150-900LB，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上作切斷或接通管路介質用。美標卡套式旋塞閥產品特點：
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
美標卡套式旋塞閥產品標準：
項目
|
設計
|
壓力-溫度基準
|
結構長度
|
法蘭連接尺寸
|
試驗與檢驗
|
標準
|
ANSI B16.34.AP1600
|
ANSI B16.34
|
ANSI B16.10
|
ANSI B16.5
|
AP1598
|
美標卡套式旋塞閥零件材料：
型號
|
閥體、閥蓋
|
旋塞
|
襯套、填料、墊片
|
螺栓
|
X41F-150（LB）C
X41F-600（LB）C |
WCB
|
2Cr13
|
PTFE
|
35CrMo
|
X41F-150（LB）P
X41F-600（LB）P |
CF8
|
304
|
PTFE
|
1Cr17Ni2
|
X41F-150（LB）R
X41F-600（LB）R |
CF8M
|
316
|
PTFE
|
1Cr17Ni2
|

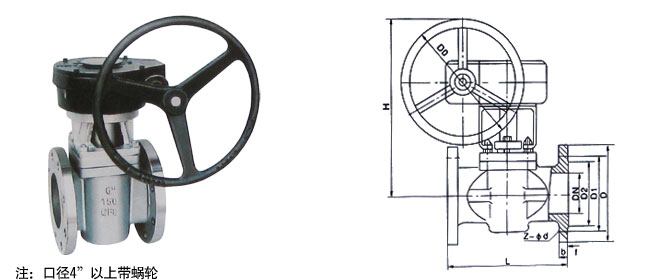

美標卡套式旋塞閥外形結構圖：
美標卡套式旋塞閥連接尺寸：
壓力
|
公稱通徑DN
|
尺寸（mm）
|
|||||||||
(in)
|
(mm)
|
D
|
D1
|
D2
|
Do
|
L
|
H
|
b
|
f
|
Z-φd
|
|
300LB
|
1/2
|
15
|
95
|
66.5
|
35
|
-
|
140
|
110
|
15
|
2
|
4-φ15
|
3/4
|
20
|
117
|
82.5
|
43
|
-
|
152
|
115
|
16
|
2
|
4-φ19
|
|
1
|
25
|
124
|
89
|
51
|
-
|
165
|
115
|
18
|
2
|
4-φ19
|
|
11/4
|
32
|
133
|
98.5
|
64
|
-
|
178
|
135
|
19
|
2
|
4-φ19
|
|
11/2
|
40
|
156
|
114.5
|
73
|
-
|
190
|
140
|
21
|
2
|
4-φ22
|
|
2
|
50
|
165
|
127
|
92
|
-
|
216
|
150
|
22
|
2
|
8-φ19
|
|
21/2
|
65
|
190
|
149
|
105
|
-
|
241
|
165
|
25
|
2
|
8-φ22
|
|
3
|
80
|
210
|
168.5
|
127
|
-
|
283
|
180
|
29
|
2
|
8-φ22
|
|
4
|
100
|
254
|
200
|
157
|
300
|
305
|
380
|
32
|
2
|
8-φ22
|
|
5
|
125
|
279
|
235
|
186
|
300
|
381
|
460
|
35
|
2
|
8-φ22
|
|
6
|
150
|
318
|
270
|
216
|
320
|
403
|
520
|
38
|
2
|
12-φ22
|
|
8
|
200
|
381
|
330
|
270
|
320
|
419
|
580
|
41
|
2
|
12-φ25
|
|
600LB
|
1/2
|
15
|
95
|
66.5
|
35
|
-
|
165
|
175
|
22
|
7
|
4-φ15
|
3/4
|
20
|
118
|
82.5
|
43
|
-
|
190
|
175
|
23
|
7
|
4-φ19
|
|
1
|
25
|
124
|
89
|
51
|
-
|
216
|
175
|
25
|
7
|
4-φ19
|
|
11/4
|
32
|
133
|
98.5
|
64
|
-
|
229
|
220
|
28
|
7
|
4-φ19
|
|
11/2
|
40
|
156
|
114.5
|
73
|
-
|
241
|
280
|
30
|
7
|
4-φ22
|
|
2
|
50
|
165
|
127
|
92
|
-
|
292
|
305
|
33
|
7
|
8-φ19
|
|
21/2
|
65
|
190
|
149
|
100
|
-
|
330
|
380
|
36
|
7
|
8-φ22
|
|
3
|
80
|
210
|
168
|
127
|
-
|
356
|
450
|
39
|
7
|
8-φ22
|
|
4
|
100
|
273
|
216
|
157
|
300
|
432
|
-
|
45
|
7
|
8-φ25
|
|
5
|
125
|
330
|
266.5
|
186
|
300
|
508
|
-
|
52
|
7
|
8-φ29
|
|
6
|
150
|
356
|
292
|
216
|
320
|
559
|
-
|
55
|
7
|
12-φ29
|
|
8
|
200
|
419
|
349
|
270
|
320
|
660
|
-
|
63
|
7
|
12-φ32
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【美標卡套式旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
