當前位置：首頁 >> 排泥閥
>> 氣動排泥閥 >> 氣動角式快開排泥閥 更新時間 2025-5-10 0:29:07
氣動排泥閥
| 氣動角式快開排泥閥 |
 |
產品名稱： | 氣動角式快開排泥閥 | |||||
| 型號： | J644X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動角式快開排泥閥】 | |||||||
氣動角式快開排泥閥詳細介紹
氣動角式快開排泥閥應用范圍：
氣動角式快開排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用，此閥主要安裝在個類沉淀池的底部壁外，用以排除池底的泥沙污物。氣動角式快開排泥閥工作原理及其性能：
氣動角式快開排泥閥由氣缸和角式截止閥兩大部分組成，氣缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。氣缸活塞密封件為耐磨O型圈，其密封性能好，經久耐用。開啟速度快，一般在10秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏。如配以氣動電磁換向閥則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝，同時啟動關閉，驅動壓力為空氣。

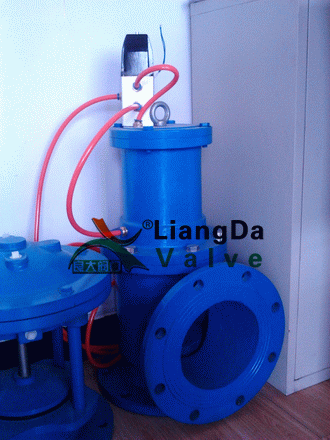

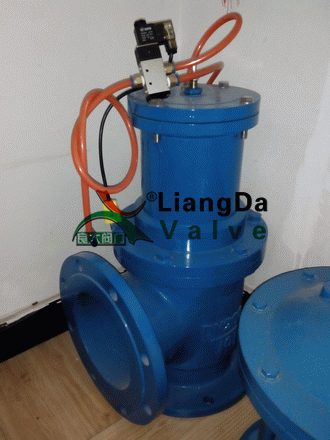

氣動角式快開排泥閥產品實物圖：
氣動角式快開排泥閥技術參數：
1、閥門公稱壓力：0.6-1.6Mpa
2、閥體密封壓力：1.1Mpa
3、氣缸工作壓力：0.3-1.0MPa
4、氣缸工作介質：氣
5、介質溫度：常溫
注：如有特殊要求（訂貨時注明）
J644X角式快開型密封皮碗 |
閥桿 |
閥板 |
缸蓋 |
氣缸 |
閥體 |
耐磨丁腈橡膠 |
不銹鋼 |
HT200 |
HT200 |
HT200 |
HT200 |

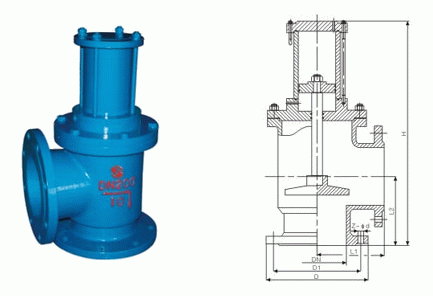

氣動角式快開排泥閥外形結構圖：
氣動角式快開排泥閥連接尺寸：
公稱通徑（mm）|尺寸（mm）|型號 |
J744X-10、J644X-10 |
接管螺紋G |
快開角式型閥桿材料 |
|||||
|
H |
L1 |
L2 |
D |
D1 |
z-Φd |
||
80 |
480 |
135 |
125 |
195 |
160 |
4-18 |
1/2＇ |
不銹鋼 |
100 |
500 |
145 |
125 |
215 |
180 |
4-18 |
1/2＇ |
不銹鋼 |
150 |
620 |
203 |
140 |
280 |
240 |
8-23 |
1/2＇ |
不銹鋼 |
200 |
735 |
225 |
185 |
335 |
295 |
8-23 |
1/2＇ |
不銹鋼 |
250 |
805 |
260 |
205 |
390 |
350 |
12-23 |
1/2＇ |
不銹鋼 |
300 |
940 |
280 |
245 |
440 |
400 |
12-23 |
3/4＇ |
不銹鋼 |
350 |
1100 |
305 |
270 |
500 |
460 |
16-23 |
1＇ |
不銹鋼 |
400 |
1200 |
304 |
310 |
565 |
215 |
16-25 |
1＇ |
不銹鋼 |

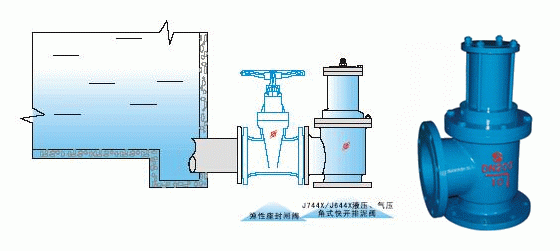

氣動角式快開排泥閥安裝示意圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動角式快開排泥閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
