電動管夾閥
| 電動夾管閥 |
 |
產品名稱： | 電動夾管閥 | |||||
| 型號： | GJ941X | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鋁合金、鑄鐵、鑄鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電動夾管閥】 | |||||||
電動夾管閥詳細介紹
電動夾管閥概述：
電動夾管閥由閥體、橡膠管套、大小閥桿、壓板、拉桿、托架、電動頭等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可長久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
電動夾管閥工作原理：
當電動頭順時針轉手輪時，使大小閥桿同時帶動上下壓板以壓縮管套從而進行關閉，反之即行開啟。這樣，壓板在拉桿之間上下往復運動來完成閥門開閉工作。
電動夾管閥安裝及維護：
(1)、本閥門在管道上任意安裝，沒有介質流向限制。
(2)、本閥門維護成本低，只需根據實際使用情況更換橡膠管套，一旦更換了膠管，閥門就像新閥門一樣，本閥門很少需要其他零件庫存。

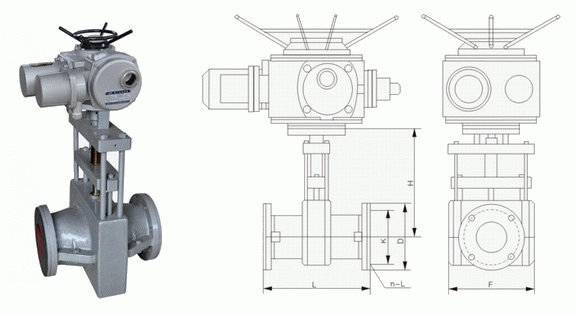

電動夾管閥外形結構圖：
電動夾管閥外形連接尺寸：
電動夾管閥外形結構圖：
電動夾管閥外形連接尺寸：
口徑 |
L |
H |
F |
D |
K |
n-L |
DN50 |
210 |
240 |
190 |
160 |
125 |
4-18 |
DN65 |
250 |
265 |
210 |
180 |
145 |
4-18 |
DN80 |
300 |
320 |
230 |
195 |
160 |
4-18 |
DN100 |
350 |
370 |
280 |
215 |
180 |
8-18 |
DN125 |
430 |
410 |
340 |
245 |
210 |
8-18 |
DN150 |
500 |
440 |
420 |
280 |
240 |
8-23 |
DN200 |
550 |
635 |
480 |
335 |
295 |
12-23 |
DN250 |
560 |
690 |
550 |
390 |
350 |
12-23 |
DN300 |
706 |
725 |
600 |
440 |
400 |
12-23 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動夾管閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
