當前位置：首頁 >> 旋塞閥
>> 保溫旋塞閥 >> 二通保溫旋塞閥 更新時間 2025-5-10 0:31:28
保溫旋塞閥
| 二通保溫旋塞閥 |
 |
產品名稱： | 二通保溫旋塞閥 | |||||
| 型號： | BX43W-10P/R/C | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【二通保溫旋塞閥】 | |||||||
二通保溫旋塞閥詳細介紹
二通保溫旋塞閥產品概述：
二通保溫旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。
二通保溫旋塞閥工作原理：
二通保溫旋塞閥是一種能快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
二通保溫旋塞閥性能規范：
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
工作壓力
P（MPa） |
適用介質
|
工作溫度
（℃） |
|
殼體
|
密封
|
|||||
BX43W-1.0P
|
1.0
|
1.5
|
1.1
|
1.0
|
硝酸類等
|
≤250
|
BX43W-1.0C
|
1.0
|
1.5
|
1.1
|
1.0
|
非腐蝕、弱腐蝕
|
≤200
|
二通保溫旋塞閥零件材料：
零件名稱
|
閥體、塞子
|
填料
|
BX43W-1.0P
BX43W-1.0R |
不銹鋼
|
石墨盤根+304
|
BX43W-1.0C
|
鑄鋼
|

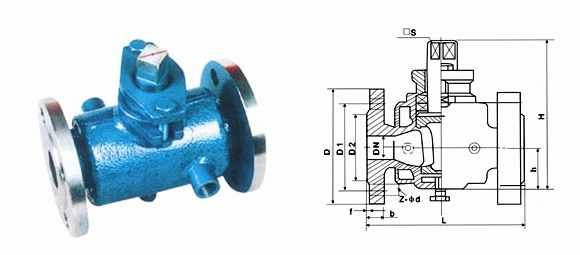

二通保溫旋塞閥外形結構圖：
二通保溫旋塞閥連接尺寸：
口徑（DN）
|
L
|
D
|
D1
|
D2
|
z-φd
|
|
20
|
90
|
150
|
105
|
75
|
55
|
4╳14
|
25
|
110
|
160
|
115
|
85
|
65
|
4╳14
|
32
|
115
|
190
|
135
|
100
|
78
|
4╳18
|
40
|
150
|
200
|
145
|
110
|
85
|
4╳18
|
50
|
170
|
220
|
160
|
125
|
100
|
4╳18
|
65
|
220
|
280
|
180
|
145
|
120
|
4╳18
|
80
|
250
|
300
|
195
|
160
|
135
|
4╳18
|
100
|
300
|
340
|
215
|
180
|
155
|
8╳18
|
125
|
350
|
245
|
210
|
185
|
8╳18
|
|
150
|
400
|
280
|
240
|
210
|
8╳23
|
|
200
|
450
|
335
|
295
|
265
|
8╳23
|
|
250
|
530
|
390
|
350
|
320
|
8╳23
|
|
300
|
580
|
440
|
400
|
368
|
8╳23
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【二通保溫旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
