三通旋塞閥
| 三通內螺紋全銅旋塞閥 |
 |
產品名稱： | 三通內螺紋全銅旋塞閥 | |||||
| 型號： | X14W-10T | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 黃銅 | ||||||
|
|||||||
| 您正在瀏覽：【三通內螺紋全銅旋塞閥】 | |||||||
三通內螺紋全銅旋塞閥詳細介紹
三通內螺紋全銅旋塞閥產品概述：
三通內螺紋全銅旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。
三通內螺紋全銅旋塞閥工作原理：
三通內螺紋全銅旋塞閥是一種能快速開關的閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
三通內螺紋全銅旋塞閥性能規范：
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
殼體
|
密封
|
||||
X14W-1.0T
|
1.0
|
1.5
|
1.1
|
硝酸、醋酸
|
≤100
|
三通內螺紋全銅旋塞閥零件材料：
零件名稱
|
閥體
|
塞子
|
填料壓蓋
|
填料
|
X14W-1.0T
|
鑄銅
|
鑄銅
|
鑄銅
|
油浸石棉盤根
柔性石墨 |

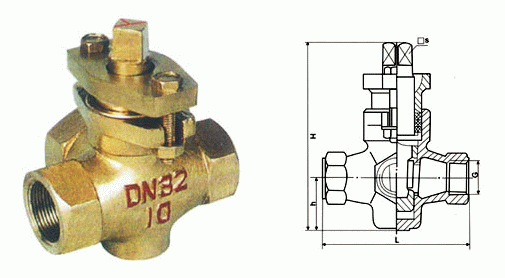

三通內螺紋全銅旋塞閥外形結構圖：
三通內螺紋全銅旋塞閥連接尺寸：
公稱通徑
DN（mm） |
管螺紋
G |
尺寸（mm）
|
|||
H
|
L
|
h
|
□S
|
||
15
|
1/2
|
117
|
85
|
30
|
12
|
20
|
3/4
|
126
|
90
|
34
|
16
|
25
|
1
|
160
|
110
|
42
|
18
|
32
|
11/4
|
176
|
130
|
48
|
18
|
40
|
11/2
|
210
|
150
|
64
|
26
|
50
|
2
|
238
|
170
|
76
|
28
|
65
|
21/2
|
250
|
220
|
80
|
30
|
80
|
3
|
340
|
250
|
115
|
38
|
100
|
4
|
350
|
300
|
125
|
42
|
